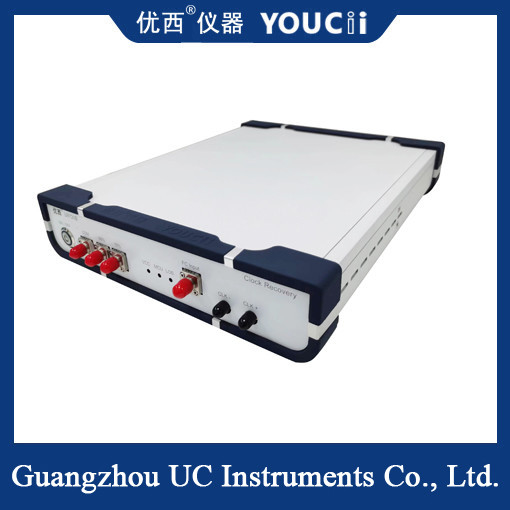

Impulsabspannungsmodulation 4 25~32G Baud-Uhrwiederherstellungsgerät
Das PAM4 25G Clock Recovery-Gerät ist ein leistungsfähiges Daten-Clock-Recovery-Gerät, das speziell zur Extraktion und Wiederherstellung von 25Gbps-Clocksignalen aus PAM4- (Pulse Amplitude Modulation 4) -Signalen entwickelt wurde.
Hauptfunktion
Die Hauptaufgabe des PAM4 25G-Clock-Recovery-Instruments besteht darin, synchrone Clock-Signale und Datensignale aus den empfangenen optischen oder elektrischen PAM4-Signalen zu extrahieren und wiederherzustellen.Es unterstützt die Hochgeschwindigkeitsdatenübertragung und bietet eine stabile Taktwiederherstellung in komplexen Signalumgebungen.
Technische Merkmale
Hohe Bandbreite: Fähig, Datenraten von bis zu 25 Gbps zu verarbeiten, um den Anforderungen moderner Hochgeschwindigkeitskommunikationssysteme gerecht zu werden.
Hohe Spektralbreite: verfügt über einen breiten Spektrumbereich, kann mit verschiedenen Frequenzkomponenten des Signals umgehen.
Adaptive Leistung: Kann sich automatisch an unterschiedliche Signalkwaliteits- und Übertragungsbedingungen anpassen und eine stabile Taktwiederherstellung gewährleisten.
Multi-Mode-Unterstützung: Unterstützt optische Signalinput, elektrische Signalinput und photoelektrische Signalinput gleichzeitig und bietet flexible Schnittstellenoptionen.
Hochleistungs-Uhrwiederherstellung: Erweiterte Algorithmen und Technologien zur Uhrwiederherstellung werden verwendet, um sicherzustellen, dass aus komplexen Signalen hochwertige Uhrsignale extrahiert werden.
Spezifikation
| Nein, nicht wirklich. |
Technischer Index |
Maximal |
Min. |
Einheit |
| 1 |
Datenratebereich |
32 |
25 |
Gbit/s/Gbaud |
| 2 |
Wellenlängenbereich (einmodisch) |
1650 |
1250 |
m |
| 3 |
Optischer Eingangsbereich |
+5 |
- 15 Jahre. |
dBm |
| 4 |
Frequenzteilungsverhältnis der Taktwiederherstellungsleistung |
Ich bin nicht derjenige, der es tut. |
|
| 5 |
Amplitude der elektrischen Ausgangsuhr |
500 (typischer Wert) |
mVpp |
| 6 |
CML-Uhrdifferenzial-Ausgangsamplitude |
800 |
200 |
mVpp |
| 7 |
Die Uhr wird zufällig gedreht. |
800 |
300 |
fs |
| 8 |
Uhrfrequenz (28,1 Gbps zum Beispiel) |
14.05 |
0.70 |
GHz |
| 9 |
Ermittlung des internen Signalverlustes (LOS) |
128 (Überlastung) |
5 (Empfindlichkeit) |
mV |
| 10 |
Stromversorgungsspannung (externe Stromzufuhrspannung) |
5.5 |
4 |
V |
| 11 |
Betriebstemperatur |
70 |
10 |
°C |
| 12 |
Adaptive Modultyp (unterstützt NRZ- und PAM4-Signale) |
SFP28/56,SR,LR,BIDI |
|
Das PAM4 25G Clock Recovery-Gerät wird in folgenden Szenarien weit verbreitet:
Hochgeschwindigkeits-Kommunikationssysteme wie Glasfaserkommunikationssysteme, Satellitenkommunikationssysteme usw. müssen Hochgeschwindigkeits-PAM4-Signale verarbeiten.
Datenzentrum: Die Datenübertragung innerhalb des Rechenzentrums erfolgt in der Regel mit Hilfe einer Hochgeschwindigkeits-Serie-Kommunikationstechnologie.und das PAM4 25G Clock Recovery Instrument kann die notwendigen Clock Recovery- und Datenextraktionsfunktionen bereitstellen.
Prüfung und Messung: Bei der Entwicklung, Herstellung und Prüfung von KommunikationsgerätenDas PAM4 25G Clock Recovery Instrument kann zur Überprüfung der Leistung und Kompatibilität der Ausrüstung verwendet werden..
