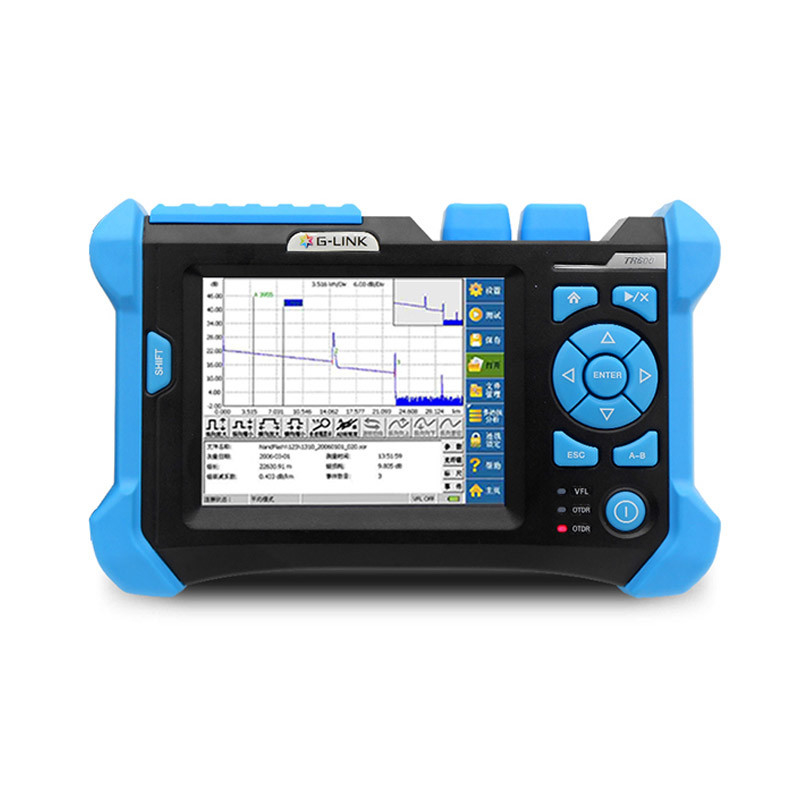

Impulsreflektometer-Prüfvorrichtung OTDR optisches aus optischen Fasern

Impulsreflektometer-Prüfvorrichtung OTDR optisches aus optischen Fasern
Impulsreflektometer-Prüfvorrichtung OTDR optisches aus optischen Fasern Impulsreflektometer-Prüfvorrichtung OTDR optisches aus optischen Fasern Impulsreflektometer-Prüfvorrichtung OTDR optisches aus optischen Fasern

Großes Bild :  Impulsreflektometer-Prüfvorrichtung OTDR optisches aus optischen Fasern

Produktdetails:
Herkunftsort: China
Markenname: G-LINK
Modellnummer: TR600-SV20A
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: negotiate a price
Verpackung Informationen: Karton
Lieferzeit: 20 Arbeitstage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram, D/A
Versorgungsmaterial-Fähigkeit: Monat 30pcs+per

Impulsreflektometer-Prüfvorrichtung OTDR optisches aus optischen Fasern

Beschreibung
Farbe: Blau Linearität (dB/dB): ±0.05
Ereignis-tote Zone (m) 3: ≤0.8m Tote Zone ATT (m) 3: ≤1.2m
Bildumfang: 5.6inch, 640*480 Verlustauflösung (dB): 0,001
Probieren von Entschließung (M): 0,125 bis 8 Beispielspunkt: 32k
Hervorheben:

Optisches Impulsreflektometer OTDR

,

Prüfvorrichtung 1550nm aus optischen Fasern

,

optisches 1310nm Impulsreflektometer

TR600-SV20A optisches Impulsreflektometer-Prüfvorrichtung aus optischen Fasern OTDR

Technische Spezifikation:



Die Wellenlänge (Nanometer) 850/1300 1310/1550 1310/1490/1550 1625
Dynamikwerte (DB) 2 21/19 35/33 38/36 40/38 32/30/30 344 365
Die Impulsbreite (ns) 5,20,40,80,160,320,640,1280 5,20,40,80,160,320,640,1280,2560,5120,10240,20480
Ereignistotgebiet (m) 3 2m 2m
Verminderungstotgebiet (m) 3 9m 9m
Linearitäten (dB/dB) DB DBs ±0.05
Verlustschwelle (DB) 0,05
Verlustentschließung (DB) 0,01
Probieren von Entschließung (M) 0,125 bis 8
Der Repräsentativpunkt 32K
Abstandsungewissheit (M) ± (1 Abstand m + 5×10-5× + Auswahlabstand)
Abstandsstrecke (Kilometer) 0,3 bis 200
Typische Realzeit erneuern Dauer (S) 0,2
SpurnSpeicherkapazität Sd-Karte (2G), > Artikel 1000
Messen Sie die Länge Verbraucherbestimmt, 5seconds, 10seconds, 15seconds, 30seconds, 1 Minuten, 2 Minuten, ist 3 Minuten optional

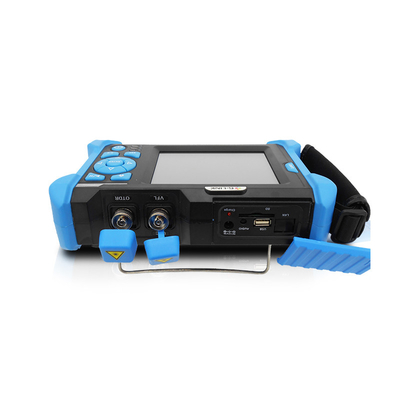

Die allgemeine Spezifikation   Die Schnittstellenart
Größe (H×W×D) 150×235×66 Optische Schnittstelle FC/UPC (PC, APC optional)
Das Gewicht von 1.5kg Datenschnittstelle USB-Schnittstelle, Sd-Kartenschnittstelle
Die Temperatur Betriebstemperatur -10℃ zu 50℃
Lagertemperatur -40℃ zu 70℃ Sichtfehlersuche VFL
Relative Luftfeuchtigkeit 0% bis 95% (die Kondensation) Die Wellenlänge 650nm
Die Stromversorgung Lithium-Batterien; Ununterbrochene Stunden der Arbeitszeit ≥8 Das Ausgangsleistungs (dBm) ≥-3
Garantiezeitraum 12 Monate Maximaler Abstand des Tests 5km

Anmerkung: 1. beschreiben technische Spezifikationen die garantierte Leistung des Instrumentes beim Messen mit einem typischen PC-Verbindungsstück. Die Ungewissheit, die durch Faserbrechungskoeffizienten verursacht wird, wird nicht betrachtet.
2. sind Dynamikwerte die Daten maßen unter der Zustand der maximalen Impulsbreiten- und durchschnittlicherzeit von 3 Minuten. Die Dynamikwerte werden an 100km/10240ns/3min gemessen.
3. Totgebietmaßzustände: das Reflexionsereignis ist innerhalb 4Km, die Reflexionsintensität ist <-35db> die Dynamikwerte 4., die mit Filter gemessen werden.
5. Dynamikwerte gemessen ohne Filter.

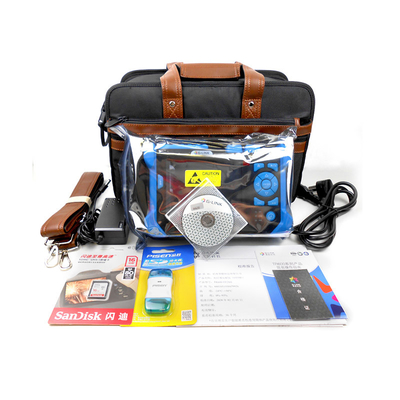

Konfiguration:

1. Wirt des optischen TR600 SV20A Impulsreflektometers + FC, Sc-Adapter

2. Kurvenanalyse-Software + -handbuch

3. Stromadapter

4. Sd-Karte + Kartenleser

5. Tragetasche


Produkt-Beschreibung:


●Umfassende Prüfungsanwendungen aus optischen Fasern, Multiwellenlängenauswahl bereitstellend:

Monomode-: 1310/1490/1550/1625nm (mit Filter), max. 40dB

In mehreren Betriebsarten: 850/1300nm, 18/22dB

●Automatischer Maßmodus: Wählen Sie einfach die Wellenlänge vor gemessen zu werden, und TR600 tut den Rest, einschließlich die Maßzustände automatisch einstellen und führt Maße durch, das suchende Ereignis und automatische Dateneinsparung.

●Die automatische Benennung und die automatische Lagerung von Maßdateien können verwirklicht werden, die das Operationsverfahren von Betreibern vereinfacht.

●Multi-Wellenlängenmaßmodus mit automatischer Wellenlängenschaltung: In der Parametereinstellung können Sie mehrfache Wellenlängen gleichzeitig vorwählen und das Maß anklicken, um durchzuführen. Im Multi-Wellenlänge Maßmodus können Sie den Verminderungsstatus der gleichen Glasfaser an den verschiedenen Wellenlängen ansehen, um das gemessene Licht besser zu analysieren.

●Spurnfixierungs-Funktionsmodus für Vergleich mit Bezugswellenform: Benutzer können diese Funktion verwenden, um eine Spur zu reparieren und eine andere Realzeit- oder durchschnittliche gemessene Spur auf dem gleichen Schirm anzuzeigen. Die resultierende Schablone ist für mehradrige Faserinstallation oder für die Prüfung von alternden Fasern in einem installierten Fasernetz nützlich.

●Mehrfacher Spurnvergleichs„Multiwellenlängenanalyse“ Funktionsmodus: im „Multiwellenlängenanalyse“ Modus kann jede mögliche Diagnosedatei-Vergleichsanzeigen-Analysefunktion erzielen.

●Ereignistotgebiet des Kurzschlusses TR600 kann für Lichtleiterkabelkabeleinbau bei den angrenzenden gemessen zu werden Ereignissen des Büros oder des Kunden zwei verwendet werden. Ereignistotgebiet kann 1,5 Meter erreichen.

●Ideales LAN-/WAN/FTTxauthentisierungs- und -störungssuchewerkzeug, das online prüfendes FTTx liefert und identifiziert Teiler und Faserenden.

●Leistungsfähige Mensch-Maschine Schnittstelle, Entwurf des Bildschirm-, intuitive Bedienung, bedienungsfreundlich, einfach zu tragen.

●Optimierter Stromversorgungsentwurf: eingebauter Lithiumakku der großen Kapazität, Bereitschaftszeit mehr als 8 Stunden.

●Bellcore-Dateiformat (.SOR), Speicher mehr als mit 10000 Spuren.

●CER, FCC, Bescheinigung IS09001.

●Leuchtanzeigeentdeckung: kann das Prüfgerät und die Telekommunikationsgeräte effektiv schützen.

●Verbindungsstatusentdeckung: zu fristgerechtem verstehen Sie den Verbindungsstatus des Verbindungskopfes, damit der Betreiber in der besten Umwelt messen kann.

●Flexible Maßmodusschaltung: Realzeitmaßmodus und durchschnittlicher Maßmodus können durch abgekürzte Schlüsseloperation geschaltet werden.

G-Verbindung OTDR TracesManager PC-Software:

●Kann die TestDiagnosedatei grasen und analysieren.

●Anzeigenmaßspur, Ereignisliste, Maßparameter, Maßergebnisse und andere Dateninformationen.

●Einfach, Reihenänderung, Reihendruckfunktion zu erzielen.

●Die Software, die auf Windows-PC basiert, kann/die Testspur auf DEM PC redigieren zu analysieren und erzeugt auch verschiedene Formen von Prüfberichten entsprechend Nutzerbedarfen.

●Stellen Sie flexible DRUCK-Betriebsart zur Verfügung: Spurn-DRUCK-Betriebsart der einzelnen Seite einzelne, ReihenDRUCK-Betriebsart, einzelne Seitenmultispurn-DRUCK-Betriebsart, Multiwellenformanzeigen-DRUCK-Betriebsart. Provides personifizierte Wahlen für Druckoptionen und Seite Einstellungen.

●Wellenformunterschied-Vergleichsfunktion: im Wellenformfenster können mehrfache Wellenformen im gleichen Fenster gleichzeitig geöffnet sein, und die Unterschiede zwischen Wellenformen können im gleichen Fenster angezeigt werden, damit es einfacher ist, die Parameteränderungen zu vergleichen, die durch Gründe wie Faseraltern verursacht werden.

●Die ganze Schnittstellenanzeige ist sehr intuitive, einfache Operation, braucht nicht, das Handbuch zu benutzen, um anzufangen.

FAQ
Q: Sind Sie ein Fabrikhersteller?
: Ja sind wir Hersteller mit 13 Jahren Erfahrung in dieser Industrie und geliefert vielen Produkten der guten Qualität.
Q: Wo ist Ihr Hauptmarkt?
: Asien, Europa, Amerika, Mittlerer Osten, Afrika und andere Länder und Regionen.
Q: Was ist Ihre Mindestbestellmenge (MOQ)?
: Als Standardpolitik nehmen wir MOQ von 1set an, und verfügbaren die Mischeinzelteile, muss es noch mit unseren Verkäufen entsprechend verschiedenen Produktserien bestätigen.
Q: Kann ich die Größe und die Farbe des Falles besonders anfertigen?
: Ja. Wir können ihn besprechen.
Q: Kann ich einige Proben zuerst vor Hauptaufträgen kaufen? Ist die Beispielgebühr rückvergütbar?
: Ja sollten Beispielgebühr und Versandgebühr im Voraus gezahlt werden.
Q: Wie lang ist die Produktions-Vorbereitungs- und Anlaufzeit?
: 5 Tage für Produkte auf Lager, haben verschiedene Produkte verschiedene Lieferzeiten, entsprechend der tatsächlichen Situation.
