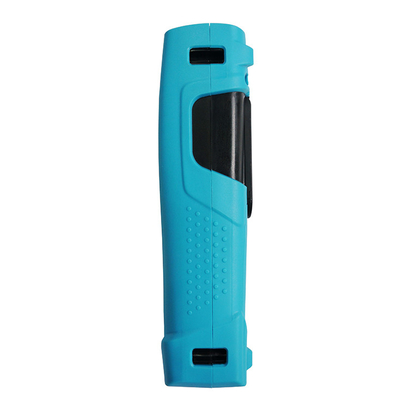

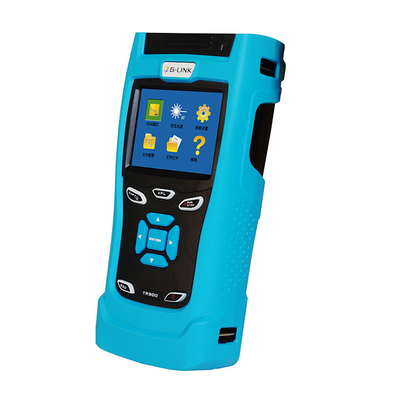

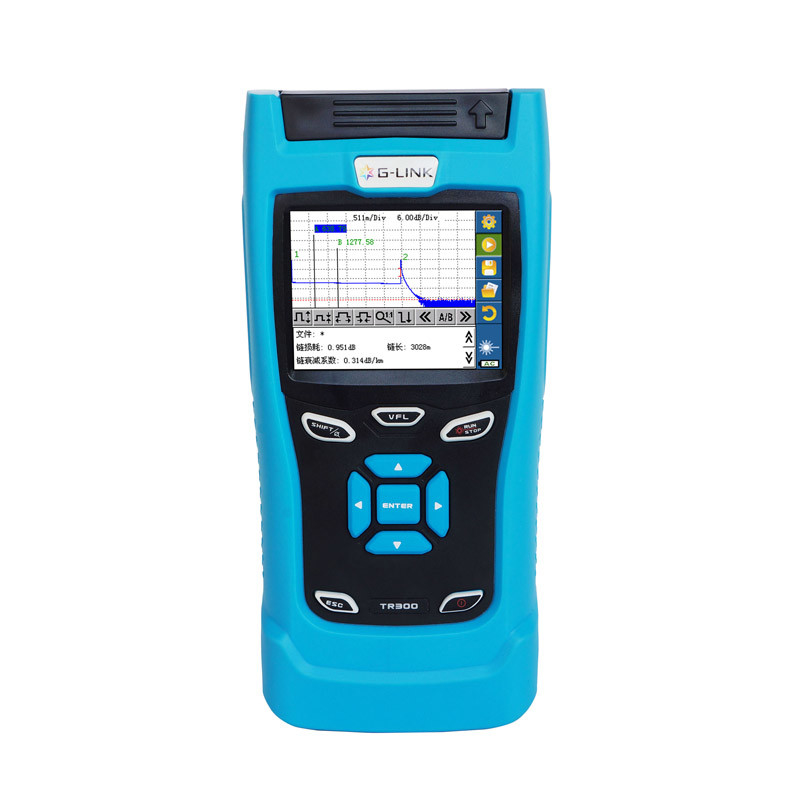

TR306/303 Optischer Zeitbereichsreflectometer, Bruchpunkt Tester OTDR
Technische Spezifikation:
| Technische Spezifikation |
|
| Modell |
Die in Absatz 1 genannten Bedingungen gelten nicht. |
| Dynamische (± 20 nm) |
32/30 dB |
| Die Wellenlänge |
1310/1550 |
| Anzeige |
30,5-Zoll-TFT-LCD-Touchscreen |
| Typ der Lichtquelle |
LD |
| Optische Schnittstelle |
FC/UPC |
| Entfernung (km) |
0.3/1/3/5/10/30/60/120 |
| Die Pulsbreite (n) |
5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480/Auto |
| Messzeit |
15s/30s/1min/2min/3min |
| Verstärkung des Blinden Bereichs (2) |
15 m |
10 m |
10 m |
| Veranstaltungsblindgebiet |
3 m |
10,8 m |
10,6 m |
| Genauigkeit im Bereich |
±(1m+5×10-5×Abstand+Probenintervall) |
| Datenspeicherung |
> 60000 Prüfkurve |
| Kommunikationsschnittstelle |
USB-Stick |
| Sichtbares Licht |
Wellenlänge |
- |
- |
650 |
| Ausgangsleistung |
- |
- |
≥ 3 |
| Testdistanz |
- |
- |
3 |
| Prüfung der Kommunikationsleuchte |
Nein |
- Ja, das ist es. |
- Ja, das ist es. |
Produkteinführung:
1, Einzelmodus: 1310/1550 nm.
2, Dynamischer Bereich: 30/28 dB ((kann etwa 80 km Glasfaserleitung testen).
3, Automatischer Messmodus: Doppelwellenlänge von 1310/1550 nm kann gleichzeitig getestet werden.
4Automatische Benennung und automatische Speicherung von Messdateien werden realisiert, was den Betrieb der Bediener vereinfacht.
5. Funktionsmodus zur Festsetzung von Spuren zum Vergleich mit der Referenzwellenform: Benutzer können diese Funktion verwenden, um eine Spur zu fixieren und eine andere Spur unter Echtzeit- oder Durchschnittsmessung auf demselben Bildschirm anzuzeigen.Die entstehende Vorlage ist für die Installation von Mehrkernfasern oder für die Überprüfung alternder Fasern in einem installierten Glasfasernetzwerk nützlich.
6. Funktionsmodus "Analyse mit mehreren Wellenlängen" für den Vergleich mit mehreren Spuren: Im Modus "Analyse mit mehreren Wellenlängen" kann die Vergleichs-Anzeige und Analysefunktion jeder Spurendatei realisiert werden.
7, TR600 kurze Ereignisblindfläche kann verwendet werden, um den Installationsprozess des optischen Kabels des Büros oder des Kunden zwei benachbarte Ereignisse zu messen. Ereignisblindfläche kann 1,5 m erreichen.
8, das ideale LAN/WAN/FTTx-Authentifizierungs- und Fehlerbehebungswerkzeug, kann FTTx-Online-Tests anbieten und den Splitter und das optische Faserende identifizieren.
9, Optimiertes Stromversorgungsdesign: eingebaute Lithiumbatterie mit großer Kapazität, Standbyzeit von mehr als 10 Stunden.
10, Bellcore Dateiformat (.SOR), mehr als 10000 Spuren Speicher.
11. CE-Zertifizierung, FCC-Zertifizierung, IS09001
12, Kommunikationslichterkennung: kann das Prüfgerät und die Kommunikationsgeräte wirksam schützen.
13, Verbindungszustandserkennung: rechtzeitige Erkennung des Verbindungsstatus des Verbindungskopfes, damit der Bediener in der besten Umgebung messen kann.
14, Flexibler Messmodus-Schalter: Echtzeit-Messmodus und Durchschnittsmessmodus können durch Schaltfläche-Betrieb gewechselt werden.
