32Gbaud PAM4 CDR-Unterstützung für NRZ und PAM4 Signal Clock Recovery Module

32Gbaud PAM4 CDR-Unterstützung für NRZ und PAM4 Signal Clock Recovery Module

Produktübersicht

Ein Clock-Recovery-Gerät kann ein Eingabedaten (oder Clock) -Signal empfangen, es mit einer Phase-Locked-Loop (PLL) -Schaltung sperren und eine Recovery-Uhr ausgeben.Die wiederhergestellte Uhr kann als Zeitreferenz des Oszilloskops oder BERT verwendet werdenWenn das Probenabnahme-Oszilloskop das optische Augenmuster und die Wellenform prüft, muss die Crossover-Uhr mit demselben Ursprung wie das gemessene Signal ausgelöst werden.CDR-Modul (Clock Recovery) wird hauptsächlich für die Probenahme von Optik-Augenkarte, aber keine Trigger-Clock-Testumgebung bietet, ist die typische Anwendung die Prüfung optischer Netzwerkgeräte,weil das Messgerät selbst keine Frequenzteilungsuhrleistung hat, müssen bei der Prüfung der optischen Augenkarte das Taktsignal für die Auslösung des Probenahmeschwingers wiederhergestellt werden.

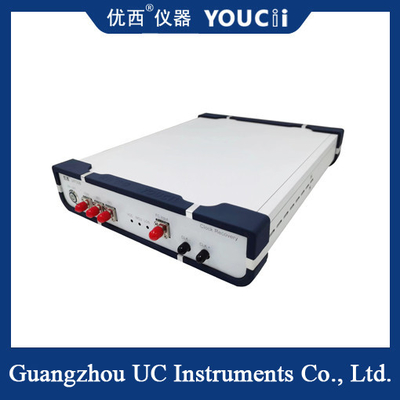

U9720B CDR mit einem optischen FC-Schnittstellenadapter, geeignet für herkömmliche SFP28/56, SR, LR und BIDI und andere Module des optischen Signalzugangs, unterstützt NRZ- und PAM4-Signale,FC-optische Schnittstelle zum Empfangen optischer Signale in elektrische SignaleDas Taktsignal wird hauptsächlich als Auslösersignal des Oszilloskops verwendet.

Hauptparameter der CDR:
1) Clock-Recovery-Bereich: 25 bis 32 Gbps (GBaud);
2) Unterstützt sowohl NRZ- als auch PAM4-Signale;
3) Wellenlängenbereich: unterstützt Einzelmodus 1250~1650 nm;
4) Optischer Eingangsbereich: +5 ~ -15 dBm;
5) Frequenzteilungsverhältnis der Taktleistung: 2/8/32/40;
6) Leistungsspanne der elektrischen Uhr: Wechselstrompar/ 200~800mVpp;
7) Spektralverhältnis (nach Nutzerwahl): 10% (CDR) -90% (Output);
8) Unterstützung der Taktwiederherstellung einzelmodischer optischer Signale;
9) Typ der optischen Schnittstelle: FC/PC optische Schnittstelle;
10) Typ der elektrischen Schnittstelle: 40 GHz 2,92 mm Weiblich;
