100 Gbit/s Multifrequenz-Teilungs-Uhrwiederherstellungsgerät

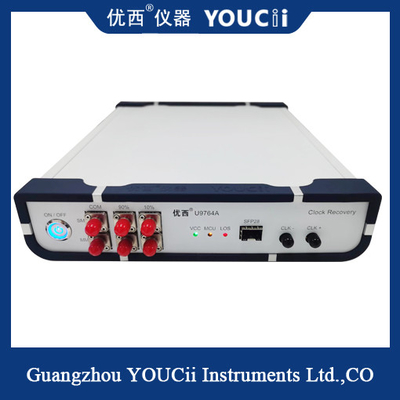

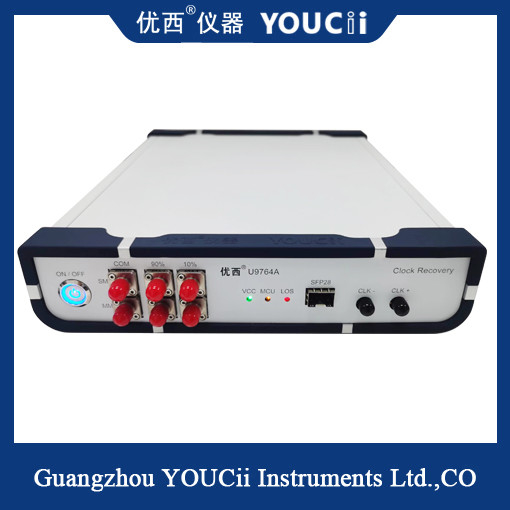

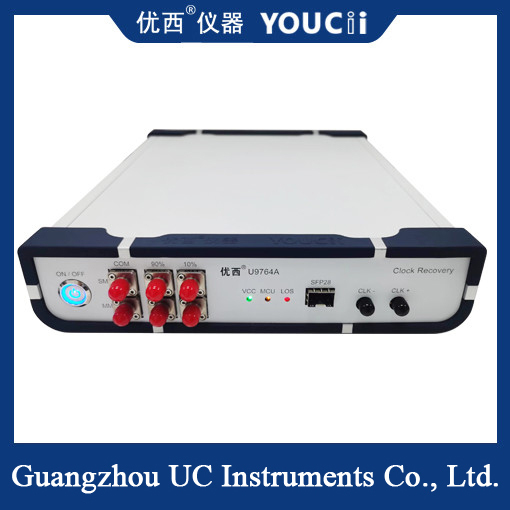

Der CDR U9764A (Clock Recovery Instrument) wird hauptsächlich zur Bereitstellung von Clock-Recovery-Signalen in Testumgebungen verwendet, in denen keine Uhr ausgelöst wird.Auf diese Weise wird das optische Augenmuster der Vorrichtung mit einem Probenauslassoscope geprüft.Typische Anwendungen sind die Prüfung optischer Netzwerkvorrichtungen oder für BOB-Produkte in PON-Anwendungen, da die optische Vorrichtung selbst keine Split-Clock-Ausgabe hat.Das Uhrsignal muss wiederhergestellt werden, um das Probenahmozilloskop bei der Prüfung der optischen Augenkarte auszulösen..
Der U9764A-CDR ist mit einem SFP28-Optikanschluss ausgestattet, der für die herkömmlichen SFP28, SR, LR und BIDI-Optikmodule geeignet ist, die mit SFP28 verpackt sind.Nur das empfangende Ende des optischen Moduls muss das optische Signal in ein elektrisches Signal umwandeln.Das Taktsignal wird hauptsächlich für das Auslösersignal des Oszilloskops verwendet.
| Nein, nicht wirklich. |
Technische
|
Maximal |
Min. |
Einheit
|
| 1 |
Datenratebereich
|
28.1 |
25.6 |
Gbit/s |
| 2 |
Wellenlängenbereich
|
1600 |
800 |
m |
| 3 |
Optischer Eingangsbereich (abhängig von der Modulempfindlichkeit)
|
+3 |
- 12 |
dBm |
| 4 |
Frequenzteilungsverhältnis der Taktwiederherstellungsleistung
|
2 / 4 / 8 / 16 / 64 / 256 |
|
| 5 |
Amplitude der elektrischen Ausgangsuhr
|
800 (typischer Wert) |
mVpp |
| 6 |
CML Clock Differential Ausgangsschwung |
800 |
200 |
mVpp |
| 7 |
Die Uhr wird zufällig gedreht.
|
800 |
300 |
fs |
| 8 |
Uhrfrequenz (28,1 Gbps zum Beispiel)
|
14.05 |
0.11 |
GHz |
| 9 |
Ermittlung des internen Signalverlustes (LOS)
|
128 (Überschöpfungszeit) |
5 (Empfindlichkeit) |
mV |
| 10 |
Stromversorgungsspannung (externe Stromzufuhrspannung)
|
5.5 |
4 |
V |
| 11 |
Betriebstemperatur
|
70 |
10 |
°C |
| 12 |
Typ des Adaptionsmoduls
|
SFP28,SR,LR,BIDI |
|
Was ist ein Uhrwiederherstellungsgerät?
Eine Clock Recovery Unit ist ein Gerät, das zur Wiederherstellung von Taktsignalen in der digitalen Kommunikation verwendet wird.ein synchronisiertes Uhrsignal zwischen Sender und Empfänger erforderlich ist, um eine korrekte Datenübertragung zu gewährleistenDie Funktion des Clock-Recovery-Instruments besteht darin, das richtige Clocksignal aus dem empfangenen Datenstrom zu extrahieren.
Das Clock Recovery Instrument wird üblicherweise in Glasfaserkommunikation, Satellitenkommunikation, Ethernet und anderen schnellen digitalen Kommunikationssystemen verwendet.die Daten werden in digitaler Form übermittelt, und das Taktsignal wird verwendet, um die Übertragungsrate und den Zeitintervall der Daten zu bestimmen.Der Empfänger muss ein Uhr-Wiederherstellungsmesser verwenden, um ein genaues Uhrsignal zu erzeugen.
Das Funktionsprinzip einer Uhrwiederherstellungsvorrichtung basiert in der Regel auf einer Phase-Locked Loop (PLL) oder einer verwandten Technologie.Es passt die lokale Uhr an, um sie mit dem Absender zu synchronisierenDurch die ständige Anpassung der Frequenz und Phase der lokalen Uhr kann das Uhr-Wiederherstellungsgerät die Uhrverschiebung allmählich beseitigen und somit die Wiederherstellung genauer Uhrsignale erreichen.
Die Leistung und Funktionalität des Taktwiederherstellungsmessers hängt von der Anwendung und den Anforderungen ab.die dynamisch nach den Eigenschaften des übertragenen Signals angepasst werden kann, um sich an verschiedene Kommunikationsumgebungen und Datenraten anzupassenDarüber hinaus kann das Clock Recovery Meter zusätzliche Funktionen wie Bit Error Rate Detection, Jitter Analysis,und Clock-Ausgabe-Schnittstellen zur Analyse und Überwachung der Leistung des KommunikationssystemsKurz gesagt, das Uhr-Wiederherstellungsgerät spielt eine wichtige Rolle im digitalen Kommunikationssystem.Es kann das genaue Uhrsignal aus dem empfangenen Datenstrom extrahieren, um die korrekte Übertragung und Synchronisierung der Daten zu gewährleisten.
