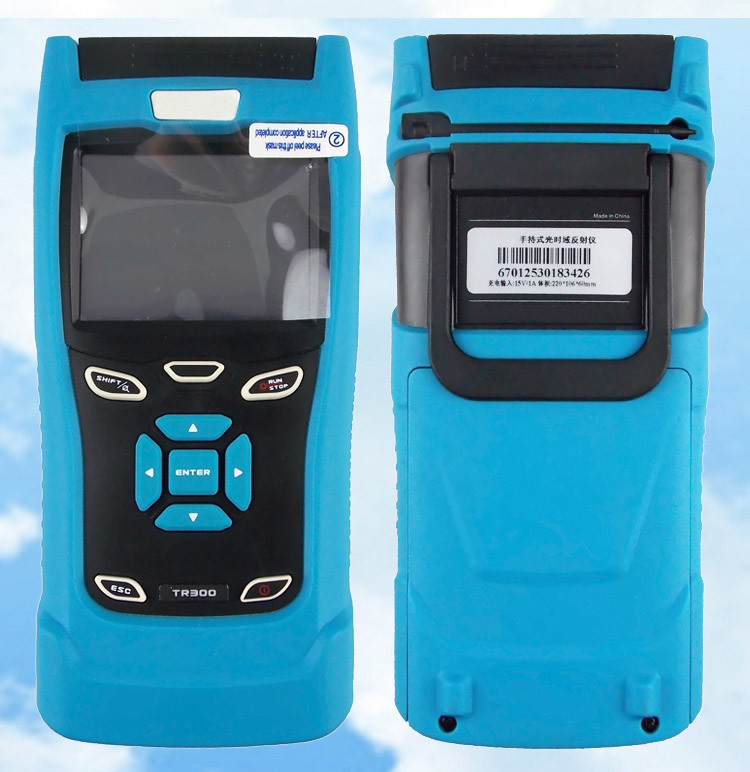

Optisches TR306/303 Impulsreflektometer-Bruchstellen-Prüfvorrichtung OTDR
Produkteinführung:
1, Monomode-: 1310/1550 Nanometer.
2, Dynamikwerte: 30/28dB (kann ungefähr 80 Kilometern prüfen Linie von aus optischen Fasern).
3, automatischer Maßmodus: 1310/1550 Nanometerdoppelwellenlänge kann gleichzeitig geprüft werden.
4. Die automatische Benennung und die automatische Lagerung von Maßdateien werden verwirklicht, die die Operation von Betreibern vereinfacht.
5. Spurnfixierungs-Funktionsmodus für Vergleich mit Bezugswellenform: Benutzer können diese Funktion verwenden, um eine Spur zu reparieren und eine andere Spur unter Realzeit- oder durchschnittlichem Maß auf dem gleichen Schirm anzuzeigen. Die resultierende Schablone ist für mehradrige Faserinstallation oder für die Prüfung von alternden Fasern in einem installierten Fasernetz nützlich.
6. Multi-Wellenlängenanalyse“ Funktionsmodus für Multispurnvergleich: Im „Multiwellenlängenanalyse“ Modus können die Vergleichsanzeige und die Analysefunktion jeder möglicher Diagnosedatei verwirklicht werden.
7, Ereignistotgebiet des Kurzschlusses TR600 können verwendet werden, um den Lichtleiterkabelkabeleinbauprozeß der angrenzenden Ereignisse des Büros oder des Kunden zwei zu messen. Ereignistotgebiet kann 1,5 Meter erreichen.
8, die ideale LAN-/WAN/FTTxauthentisierung und Störungssuchewerkzeug, können zur Verfügung stellen online prüfendes FTTx und können den Teiler und Ende identifizieren das aus optischen Fasern.
9, optimierter Stromversorgungsentwurf: eingebauter Lithiumakku der großen Kapazität, Bereitschaftszeit mehr als 10 Stunden.
10, Bellcore-Dateiformat (.SOR), Speicher mehr als mit 10000 Spuren.
11. Geführtes CER, FCC, Bescheinigung IS09001
12, Leuchtanzeigeentdeckung: kann das Prüfgerät und die Telekommunikationsgeräte effektiv schützen.
13, Verbindungsstatusentdeckung: fristgerecht verstehen Sie den Verbindungsstatus des Verbindungskopfes, damit der Betreiber in der besten Umwelt messen kann.
14, flexibler MaßBetriebsartenschalter: Realzeitmaßmodus und durchschnittlicher Maßmodus können durch abgekürzte Schlüsseloperation geschaltet werden.
Technische Spezifikation:
| Technische Spezifikationen |
|
| Modell |
TR306/TR303 |
| Dynamisch (±20nm) |
32/30dB |
| Die Wellenlänge |
1310/1550 |
| Anzeige |
3.5 Zoll TFT, LCD-Touch Screen |
| Die Lichtquelleart |
LD |
| Optische Schnittstelle |
FC/UPC |
| Abstandsstrecke (Kilometer) |
0.3/1/3/5/10/30/60/120 |
| Die Impulsbreite (ns) |
5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480/Auto |
| Messdauer |
15s/30s/1min/2min/3min |
| Verminderungstotgebiet (2) |
15m |
10m |
10m |
| Ereignistotgebiet |
3m |
1.8m |
1.6m |
| Erstreckungsgenauigkeit |
± (Abstand 1m+5×10-5×distance+Sampling) |
| Datenspeicherung |
Kurve des Tests >60000 |
| Kommunikationsschnittstelle |
USB |
| Sichtbares Licht |
Wellenlänge |
- |
- |
650 |
| Spitzenleistung |
- |
- |
≥-3 |
| Test-Abstand |
- |
- |
3 |
| Leuchtanzeigetest |
NEIN |
JA |
JA |
