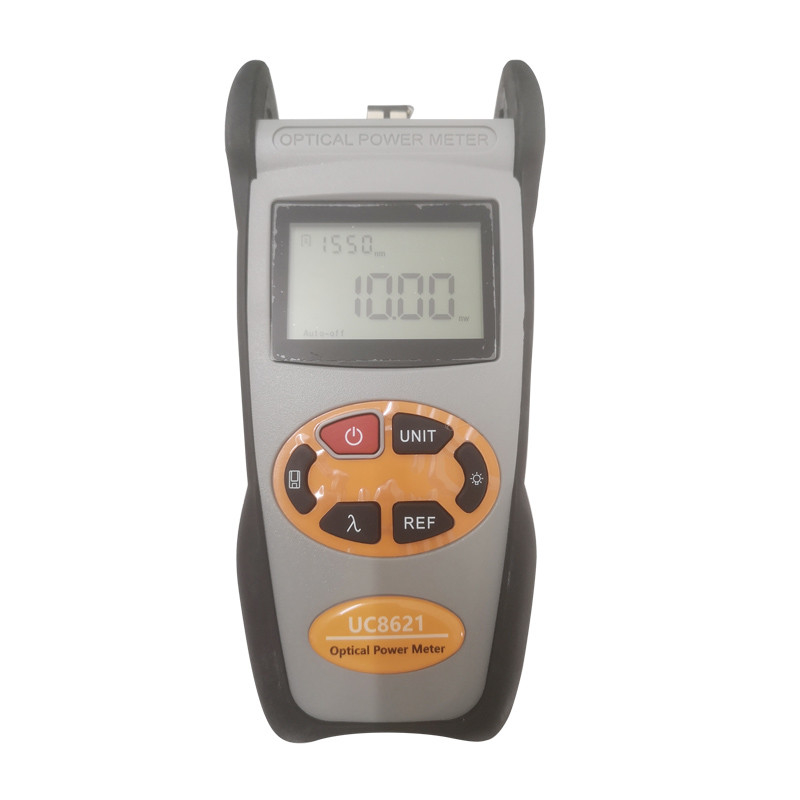

Handhohe Leistung des voll- Funktions-optische Stromzähler--50~+26dBm

• Funktionen und Eigenschaften

• Optikenergietest
• Wellenc$identifikation-selbstwellenlängenidentifizierung u. -schaltung
• Frequenz Identifikation ---Selbstfrequenzidentifizierung
• Speicher oder Download mit 1000 Aufzeichnungen über USB-Kabel
• USB-DFV-Anschluss für gespeichertes Prüfungsaufzeichnungsdownload
• Bezugsleistungspegel kann gegründet werden und gespeichert werden
• Selbst-Kalibrierungsfunktion des Benutzers
• Selbst-weg Funktion

Spezifikationen

Anmerkung: Batteriebetriebszeit basiert auf der Bedingung des Ausschaltens die Hintergrundbeleuchtung. Wenn Energie an die Hintergrundbeleuchtung ununterbrochen,

die Operationszeit ist kürzer.

Handbuch der Funktion

(1) Schirm

Zeigen Sie die Daten und den Instrumentarbeitsmodus an.

(2) Energie-Schlüssel

AN/AUS das Instrument

Energie-Einsparungseinstellung: die Einheit stellt automatisch nach einer 15-Minute-Leerlaufzeit ab, was auch immer in Zustand der Batteriestromversorgung oder DER Wechselstrom-Stromversorgung. Wählen Sie einmal diese Einstellung, das „Selbst-weg“ anzeigt auf dem linken unteren Bildschirmrand. Diese Energieeinsparung ist die Standardannahme, öffnen einmal den Stromzähler, teilnimmt an diesem Modus. Kurze Presse der Energieschlüssel zum weg Selbststromsparmodus.

(3) Einheitsschalterschlüssel

Drücken Sie diese Taste, um zwischen das absolute Maß (dBm) zu schalten und relatives Maß (DB) und xW der optischen Energie.

mW, dBm Umwandlung: Klotz 10 (mW) = (dBm)

(4) Hinweis-Einstellung:

Zu den gegenwärtigen Energiewert als der Bezugswert speichern, der auf der äußersten Rechte des LCD-Bildschirms angezeigt wird, gleichzeitig die „Hinweis“ auch Anzeige auf die rechte Oberseite. Sie vergleicht die gegenwärtige Energie mit der Bezugsenergie und zeigt den relativen Energiewert in DB.

(5) Einsparungs-/Datenansichtschlüssel.

Daten-Einsparung, OPM kann, nicht weniger als 1000 Daten sparend. Presse, der Schirm zeigt die Daten an, die nicht, das Umkippung speichern, welches die Daten spart, doubel Presse , die Einsparung zu bestätigen.

(6) Hintergrundbeleuchtungssteuerung: Öffnen Sie oder stellen Sie die Hintergrundbeleuchtung ab.

(7) Wellenlängen-Auswahl/Wellenlänge identifizieren

Kurze Presse dieser Schlüssel, zum der Wellenlänge zu schalten und sie auf dem oben links von anzuzeigen

LCD-Bildschirm, 1310nm ist die Nichterfüllungswellenlänge

Anweisung 5.Operation

5,1 Drehung AN/AUS

Fügen Sie zuerst die Batterie ein, oder die P.S., haben keinen Laser herein, Presse, zum der Prüfvorrichtung zu öffnen.

Wenn die Prüfvorrichtung Bereitschafts ist, kann Druckschalter annullieren oder choos Selbst-weg Funktion. Wenn Selbst-weg fucniton sind, choosen, das „Selbst-weg“ anzeigt auf dem linken unteren Bildschirmrand. Auf dem „Selbst-weg“ Status stellt das OPM 10 Minuten automatisch ab.

Wenn Sie das OPM abstellen möchten, Presse ungefähr 2 Sekunden.

5.2 Ausgangsleistungsmaß

5.2.1 entfernen Sie die Staubkappe, anschließen an das Verbindungskabel. Bestätigen Sie bitte das Verbindungsstück und die Zwinge der Verbindungskabel säubert.

5.2.2 schalten Sie das OPM ein.

5.2.3 wählen Sie die Wellenlänge vor. Kurze Presse, wählen die kalibrierte Wellenlänge, Mitteilung vor, dass die vorgewählte Wellenlänge die selbe mit der Lasersenderwellenlänge sein muss.

5.2.3 Einheitsschalter. Presse, zum zwischen das absolute Maß (dBm) zu schalten und relatives Maß (DB) und xW der optischen Energie.

5.2.4 Maß des relativen Wertes. Jede Wellenlänge kann den Hinweis-Wert, Presse einstellen, stellte den gegenwärtigen Wert als der Hinweis-Wert ein und berechnet automatisch heraus den relativen Wert.

5,3 datenverarbeitend. Diese Art OPM hat das Rettungsgedächtnis von 1000 Daten. Wenn Bedarfsabwehr, Druckknopf , an der rechten Spitze des Schirmes die Daten Rettungszahl anzeigt. Dann Knopf zu unterdrücken, bestätigen Sie Einsparung, das Einsparung Nr. verschwindet an der rechten Spitze des Schirmes. Wie man die Daten auf PC und Ansicht überträgt oder die Daten sich beziehen Sie bitte die auf CD löscht.

5,4 Wellenlängen-automatische Identifizierung. Drücken Sie den Knopf des OPM bis erscheinen „---AU „an der rechten Spitze des Schirmes; Drücken Sie den Knopf des OLS, und können Sie dann relieaze diese Funktion.

Entdeckung mit 5,5 Frequenzen. OPM kann die Frequenz des OLS prüfen. Wenn ermitteln OLS-Ausgangsfrequenzen 270Hz, 1KHz, 2KHz dementsprechend, OPM die Frequenz und zeigen sie auf dem oberen Recht des LCD automatisch.

5,6 Benutzer-Selbstkalibrierung.

Beziehen Sie bitte sich auf CD.

Allgemeine Wartung

6,1, immer Verbindungsstück zu halten sind die Häfen Ihres Stromzählers sauber.

6,2 benutzen Sie nicht Verbindungsstücke aus optischen Fasern/Adapter der schlechten Qualität, andernfalls schädigt es die Schnittstelle des Detektors, die groß die Leistung der Einheit beeinflußt.

6,3 lieferte der Versuch, zum nur des Adapters zu benutzen.

6,4 einmal nicht verwendet, vergewissern Sie sich, dass staubgeschützte Kappe richtig über die optischen Häfen gesetzt wird.

6,5 verstopfen Sie sorgfältig in/out, damit Faserverbindungsstücke/-adapter Kratzer auf dem Hafen des Stromzählers vermeiden.

6,6 halten Sie regelmäßige Reinigungen auf dem optischen Hafen des Stromzählers, bitte sauber mit den Wattestäbchen, die richtig unter Verwendung des Alkohols geliefert werden.

Störungssuche

Batterie 8.Change

Wenn Sie finden, ist Batterie beim Betrieb es, die Einheit bitte sofort abzustellen und eine neue Batterie zu ändern schwach.
