Produktdetails:
|
Anzahl der Kanäle: | 6 | Interface-Kompatibilität: | SFP、SFP+、SFP28、SFP56 |
---|---|---|---|
Datenquote: | 1.25 bis 26 Gbps | Justierbare Ertragversorgungsspannung: | 2.8 ~ 4 V |
Genauigkeit der Spannungsspannungsregelung: | 5 mV | I2C-Rate: | 100 bis 400 kHz |
Betriebstemperatur: | -40°C bis +85°C | ||
Hervorheben: | Prüfstab für SFP28 EVB,6-Kanal-SFP28 EVB |

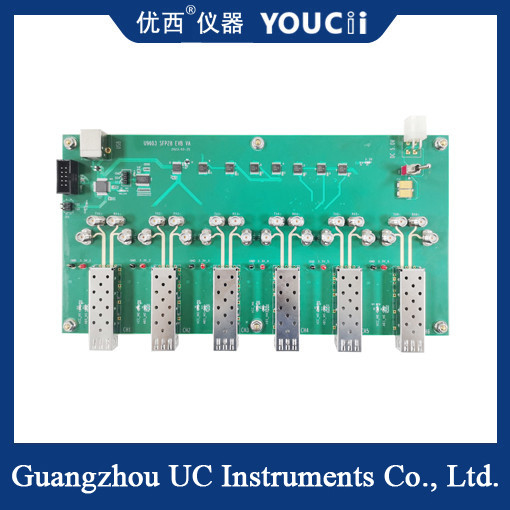

6-Kanal SFP28 EVB Test Evaluation Board Kompatibilität ist gut
Das SFP28 EVB-Prüfbrett ist ein wichtiges Gerät zur Bewertung der Leistung der SFP28-verpackten aktiven Module.
Produkteinführung:
Das SFP28 EVB-Prüfbrett ist dem aktiven Modul des SFP28-Pakets gewidmet und verwendet Geräte wie Fehlermelder, attenuators and oscilloscopes to evaluate the transmit performance indicators (such as eye map related indicators) and receive performance indicators (such as sensitivity indicators) of the active module.
Das Prüfbrett hat auch die Funktion, EEPROM-Informationen des Moduls zu lesen und zu schreiben, was die umfassende Bewertung des Moduls erleichtert.
Merkmale des Produkts:
Interface-Kompatibilität: Die SFP28 EVB-Prüfplatte unterstützt SFP-Enkapselungsschnittstellen und kann für herkömmliche SFP-, SFP+, SFP28, SFP56 und andere optische Module verwendet werden.
Hochgeschwindigkeitsleistung: Da die SFP28-Schnittstelle physikalisch mit SFP+-Schnittstellen kompatibel ist und ihre Höchstgeschwindigkeit auf 28 Gbps erhöht wird,die SFP28 EVB-Prüfplatte kann die Prüfbedürfnisse der Hochgeschwindigkeitsdatenübertragung erfüllen.
Elektrische Spezifikationen: Der elektrische Teil des SFP28 entspricht dem CEI-28G-VSR-Protokoll, um sicherzustellen, dass die relevanten elektrischen Spezifikationen während der Prüfung erfüllt werden.
Nein, nicht wirklich. | Index | Höchstwert | Mindestwert | Einheit |
1 | Datenquote | 56 | 1.25 | Gbit/s |
2 | Einstellbare Ausgangsspannung | 4 | 2.8 | V |
3 | Genauigkeit der Spannungsspannungsregelung | 5 | mV | |
4 | Überwachungsspannungsgenauigkeit | 5 | mV | |
5 | Überwachungsstrom | 1000 | 0 | mA |
6 | Überwachung der Stromgenauigkeit | 0.1 | mA | |
7 | I2C-Rate | 400 | 100 | KHz |
8 | Stromversorgungsspannung (externe Gleichspannung) | 5.5 | 4 | V |
9 | Betriebstemperatur | 85 | - 40 | °C |
10 | Kommunikationsmodus | USB HID, kein Laufwerk. | ||
11 | TX,RX Elektrische Schnittstellenart | 40 GHz 2,92 mm weiblich | ||
12 | Typ der Eingangs-/Ausgangsstufe | KML |
Verwendungsszenario:
Bei der Entwicklung und Produktion von optischen ModulenDas Prüfbrett SFP28 EVB kann zur Bewertung der Leistung und Stabilität des Moduls verwendet werden, um sicherzustellen, dass das Modul den Konstruktionsanforderungen entspricht..
Während der Debugging- und Testphase von Netzwerkgeräten kann das SFP28 EVB-Prüfbrett zur Überprüfung der Kompatibilität und Leistung von Netzwerkgeräten und optischen Modulen verwendet werden.
