Bewertungskommission 10G SFP kompatibel mit Modulen von 11.7G oder von niedrigeren Geschwindigkeiten

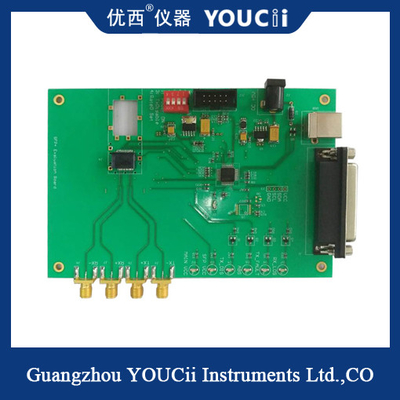

10G SFP-Board kompatibel mit Modulen mit 11,7G oder niedrigeren Geschwindigkeiten

Typ der SFP+-Testplatine und Kommunikationsschnittstelle:

1. Die SFP+-Einkanal-Testplatine verwendet eine Parallelport- und USB-Kommunikationsschnittstelle.

2. Parallelport und USB, zwei Arten von Kommunikationsschnittstellen zur Simulation von I2C, die Ratensteuerung beträgt 100 kbit/s, einfach kompatibel mit Hoch- und Niedriggeschwindigkeits-I2C-Modulen.

Zwei, SFP+-Testplatinenfunktion:

1. Die SFP+-Einkanal-Testplatine hat folgende Funktionen: kompatibel mit allen Modulen von 11,7G und darunter;

2. Parallelport und USB, zwei Arten von Kommunikationsschnittstellen zur Realisierung der I2C-Kommunikation;Hardware-Steuermodul TxDisable und Hardware-Überwachung LOS, TxFault-Status;

3. Echtzeit-Temperaturüberwachung, Echtzeit-Messung und Überwachung des Senderstroms und des Empfängerstroms sowie Überstromschutz;Der Ausgangsspannungsbereich liegt zwischen 2,9 V und 3,8 V. Die Ausgangsspannung kann stufenlos eingestellt werden. Sie eignet sich für den Test der Zugspannung des Moduls.

4. Hardware- und Softwaremodule TxDisable und Power On/OFF (Schalten der Stromversorgung), Hardware und Software beliebige unabhängige Steuerung.

5. Der USB-Anschluss unterstützt eine unabhängige Stromversorgung (wenn der Strom des optischen Moduls weniger als 100 mA beträgt).

III. Vorsichtsmaßnahmen:

1. Beachten Sie, dass sich auch Geräte unter und hinter der PCBA-Platine befinden, daher sollten keine leitfähigen Gegenstände auf die eingeschaltete Testplatine gelegt werden, um Kurzschlüsse und das Verbrennen der Platine zu vermeiden.

2. Die Eingangsspannung wird auf 5 V eingestellt, die Spannung nicht verändern oder verpolen, um ein Verbrennen der Platine zu vermeiden.

3. Testen Sie das 10G-Modul, unterstützen Sie das Hochgeschwindigkeitssignal TX, RX, das elektrische Signal-Draht muss ein 18G-Frequenzsignal-Kabel unterstützen.
