QSFP-Leistungsbewertung des Modul-Test-Brettes 400G PAM4 aktiven

QSFP-Leistungsbewertung der 400G PAM4 Active Module Testplatine

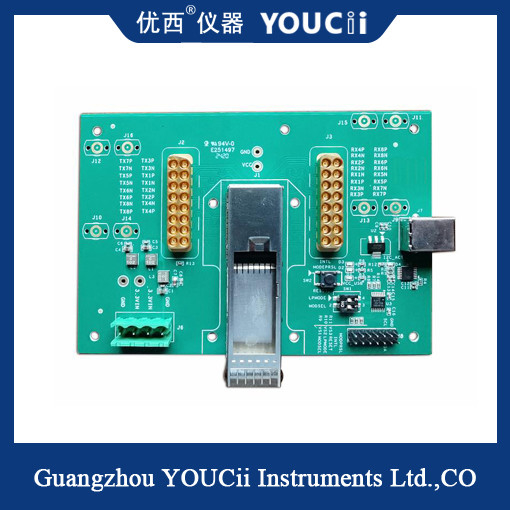

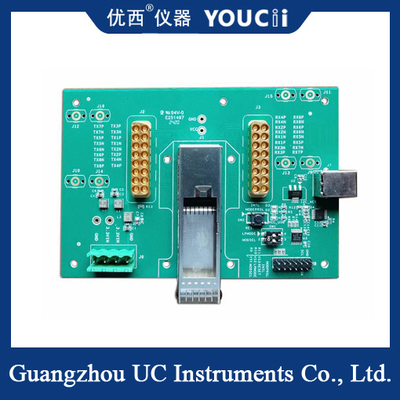

Die Koaxialstecker wurden verwendet, um die Leistung des 400G PAM4 Active Moduls, das in QSFPDD gekapselt ist, unter Verwendung einer Gruppe von 40 GHz 2x8 Multi-Pin-Steckern an jeder der Sende- und Empfangspositionen zu bewerten. Die PAM4-Baudrate reicht von 25 GBaud bis 28 GBaudFehlermessgerät, Abschwächer, Oszilloskop und andere Geräte werden verwendet, um die Übertragungsleistungskennzahlen (wie z. B. augenbildbezogene Kennzahlen), die Empfangsleistungskennzahlen (wie z. B. Empfindlichkeitskennzahlen), das Lesen und Schreiben von Modul-EEPROM-Informationen usw. zu bewerten.Das reale Objekt ist im Bild unten dargestellt:

QSFP-DD EVB Leistungsbewertung der 400G PAM4 Active Module Testplatine  Technische Daten

Produktmerkmale

1. QSFPDD kapselt die Schnittstelle und gilt für das QSFPDD 400G PAM4 optische Modul.

2. Die PAM4-Baudrate reicht von 25 GBD bis 28 GBD.

3. TX,RX elektrische Schnittstellentyp: 40 GHz 2x8 Multi-Koaxial-Steckverbinder, CML-Pegel-Eingangs-Ausgangs-Koaxial-Steckverbinder;

4, Unterstützung der Echtzeitüberwachung des Stroms und des Überstromschutzes.

5, Unterstützung des Abweichungstests der Versorgungsspannung, der Spannungsbereich beträgt 2,8~4 V einstellbar, erfüllt die Modulabweichung der minimalen 3,0 V und maximalen 3,6 V Spannungstests sowie die Echtzeitüberwachung der Spannung, die Standardausgabe von 3,3 V, je nach aktueller Modul-Echtzeitanpassung der Ausgangsspannung, um sicherzustellen, dass die Versorgungsspannung unter verschiedenen Lasten innerhalb des Bereichs von 10 mV stabil ist.

6, Unterstützung der Anwendung in industrieller Umgebung.
