QSFP28 EVB SFP Evaluierungskarte mit vier Eingängen und Ausgängen 10G bis 32 Gbit/s
Dieses Produkt wurde entwickelt, um die Leistung von QSFP+ und QSFP28-verpackten aktiven Modulen mit vier Eingangs-/Ausgangskanälen in jedem Sende- und Empfangsanschluss zu evaluieren. Einzelterminal-NRZ-Raten reichen von 10G~32 Gbit/s und PAM4-Baudraten von 25 GBoud~28 GBoud. Unterstützte Module umfassen NRZ 40G- und 100G-Produkte.Und PAM4 50G-, 100G-, 200G-Produkte, unter Verwendung von Fehlermessgeräten, Abschwächern und Oszilloskopen, um die Leistungsindikatoren des aktiven Moduls (wie z. B. Augenbild-bezogene Indikatoren), Empfangsleistungskennzahlen (wie z. B. Empfindlichkeitskennzahlen), das Lesen und Schreiben von Modul-EEPROM-Informationen usw. zu evaluieren.

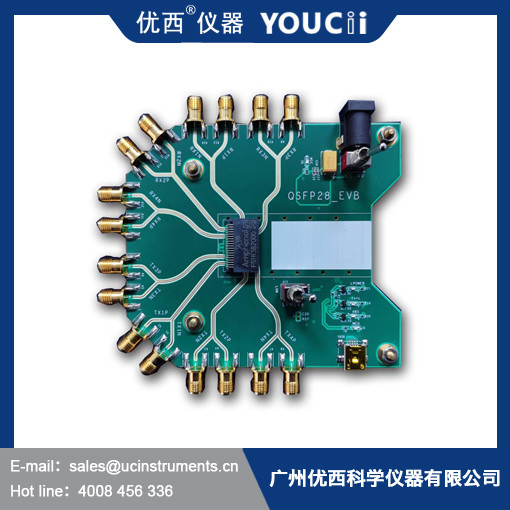

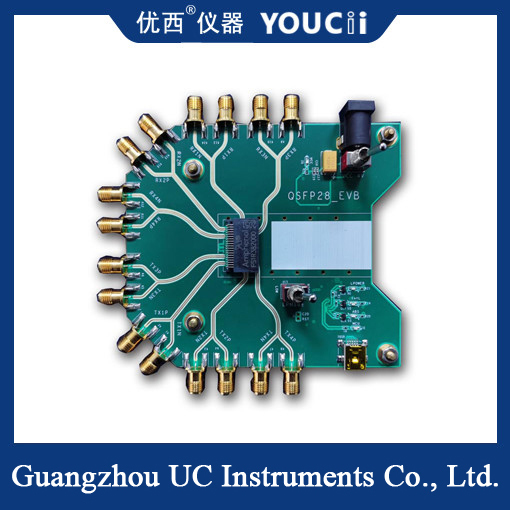

Das reale Objekt ist im Bild unten dargestellt:
Produkt:
1.QSFP+QSFP28-Paketschnittstelle, geeignet für QSFP+, QSFP28, PAM4 50G100G200G optisches Modul.
2. Unterstützt NRZ-Ratenbereich: 10,3125 G~32 Gbit/s.
3. PAM4-Baudraten reichen von 25 GBd bis 28 GBd
4. Vier TX-, vier RX-elektrische Schnittstellentyp: 40 GHz 2,92 mm Buchse, CML-Pegel-Eingang/Ausgang;
5, unterstützt Echtzeit-Stromüberwachung und Überstromschutz.
6, Unterstützt den Abweichungstest der Versorgungsspannung, der Spannungsbereich beträgt 2,8~4 V einstellbar, erfüllt die Modulabweichung der minimalen 3,0 V und maximalen 3,6 V Spannungstest sowie die Echtzeit-Spannungsüberwachung, die Standardausgabe 3,3 V, entsprechend der aktuellen Modul-Echtzeitanpassung der Ausgangsspannung, um sicherzustellen, dass die Versorgungsspannung unter verschiedenen Lasten innerhalb des Bereichs von 10 mV stabil ist.
7, unterstützt industrielle Temperaturumgebungsanwendung.
8. Die MCU I2C-Rate beträgt etwa 100 kHz, und Daten werden über MCU an I2C übertragen, um EEPROM-Informationen des Moduls zu lesen und zu schreiben.
9, Kommunikationsmodus: USBHID, kein Treiber, direktes Lesen und Schreiben von I2C-Daten an Modul und MCU über DLL-API.
Technische Indikatoren
| Nummer |
Indikatoren |
Maximum |
Minimum |
Einheit |
| 1 |
Datenrate |
56 |
10,3125 |
Gbit/s |
| 2 |
Einstellbare Ausgangsversorgungsspannung |
4 |
2,8 |
V |
| 3 |
Abweichungsspannungs-Einstellgenauigkeit |
5 |
mV |
| 4 |
Überwachungsspannungsgenauigkeit |
5 |
mV |
| 5 |
Überwachungsstrom |
2000 |
0 |
mA |
| 6 |
Überwachungsstromgenauigkeit |
0,1 |
mA |
| 7 |
I2CRate |
400 |
100 |
kHz |
| 8 |
Versorgungsspannung (externe DC-Stromversorgungseingangsspannung) |
5,5 |
4 |
V |
| 9 |
Betriebstemperatur |
85 |
-40 |
°C |
| 10 |
Kommunikationsmodus |
USB HID,freier Antrieb |
| 11 |
TX,RX Elektrischer Schnittstellentyp |
40 GHz 2,92 mm Buchse |
| 12 |
Eingangs-/Ausgangspegelmodus |
CML |
