32Gbaud PAM4 CDR Clock Recovery Module Unterstützung für NRZ und PAM4 Signale

32Gbaud PAM4 CDR Clock Recovery Modul Unterstützung für NRZ- und PAM4-Signale

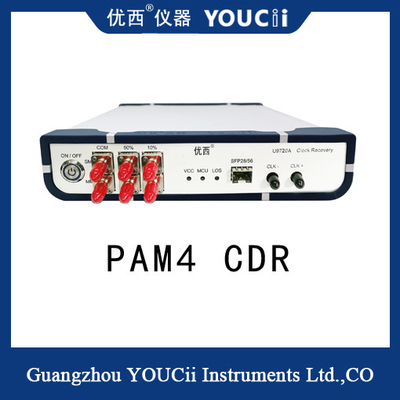

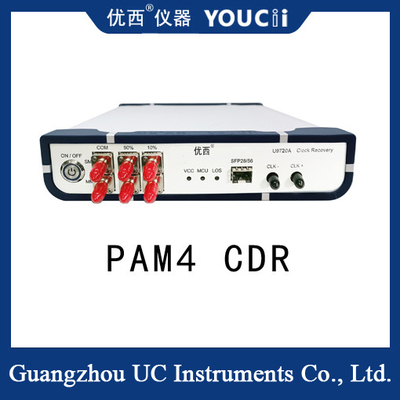

  Das U9720A 32G Clock Recovery Messgerät ist ein Hochleistungs-Testgerät, das entwickelt wurde, um Clock Recovery Signale in Testumgebungen bereitzustellen, in denen kein Trigger-Takt vorhanden ist. Diese Fähigkeit ermöglicht es, optische Augendiagrammtests an dem zu testenden Gerät ohne Crossover-Taktausgang durchzuführen, insbesondere beim Testen von optischen Netzwerkgeräten oder BOB-Produkttestszenarien in PON-Anwendungen.

  Das Clock Recovery Gerät verfügt über einen SFP28/56 optischen Port für den einfachen Zugriff auf herkömmliche SFP28/56, SR, LR und BIDI optische Module. Ob es sich um ein NRZ-Signal oder ein PAM4-Signal handelt, das U9720A 32G Clock Recovery Gerät kann es effektiv verarbeiten. Sein Arbeitsprinzip besteht hauptsächlich darin, das optische Signal in ein elektrisches Signal umzuwandeln und den Takt aus dem elektrischen Signal zu extrahieren und dann das Taktsignal als Triggersignal des Oszilloskops auszugeben.

Spezifikation
