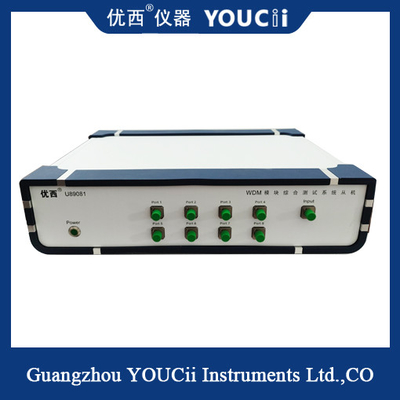

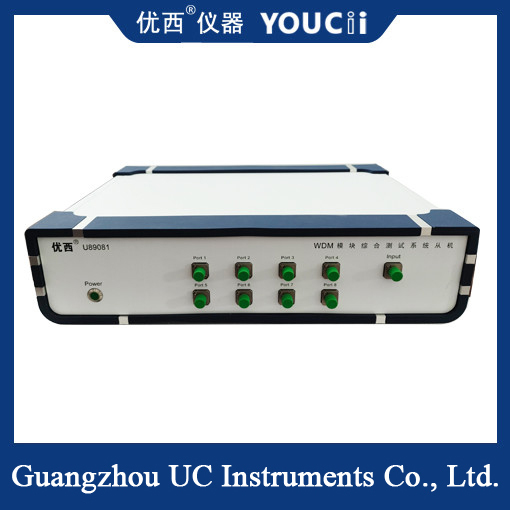

DWDM-Modul-Scan- und Punktprüfung Integriertes Prüfsystem

DWDM Modul Scan- und Point-Test Integriertes Testsystem

Systemübersicht:

   Dieses System ist für Mehrkanalprodukte mit kurzer Arbeitswellenlänge konzipiert, wie z. B. DWDM, AWG, MWDM, LWDM usw.Das System integriert den Scan-Modus der traditionellen einstellbaren Lichtquelle + Mehrkanal-Optischer-Leistungsmesser mit der Punktlichtquelle (ITU) + Optischer-Leistungsmesser, wodurch die Gesamtprüfung des Produkts effektiv verbessert wird Effizienz, Reduzierung der Geräteinvestitionskosten und Personalkosten.

   Darüber hinaus wird durch die Verwendung von Optikboxen der Platzbedarf der Stationsausrüstung verringert und die Sauberkeit der Station verbessert. Im Testprozess ist das System automatisiert und verarbeitet, was die Mitarbeiterschulung und die Vermeidung von Fehlern begünstigt.

Funktionsweise:

   Je nach Produkttyp werden unterschiedliche Bänder der einstellbaren Lichtquelle und der ITU-Lichtquelle ausgewählt und die Testspezifikationen des entsprechenden Produkts festgelegt. Während des Betriebs basiert der Instrumentierungsserver für Punktmessungen auf jedem Parameter. Die Anforderung des Clients verwendet den Algorithmusmechanismus vernünftig, um die Ressourcen des Servers effektiv zu planen, was die Realisierung des Echtzeit-Parallell-Scannens für das Scan-Parametersystem ermöglichen kann.

   Nachdem alle Parameter getestet wurden, analysiert, speichert und bestimmt das System automatisch die Testdaten und zeigt die Testergebnisse auf der Testprogrammoberfläche an.

Funktionseinführung:

1. Geeignet für DWDM, AAWG, MWDM, LWDM und andere Kategorien von Mehrkanalmodulprodukten;

2. Testparameter IL, RL, PDL, CWL@NdB, BW, Ripple und andere konventionelle Parameter;

3. Behalten Sie Testdaten und -ergebnisse bei, generieren und drucken Sie benutzerdefinierte Versandberichte;

4. Wählen Sie entsprechend den gemessenen Produkten die Instrumentenhardware aus, definieren Sie die Testspezifikationen und -prozesse;

5. Unterstützung zur Erweiterung mehrerer Stationen und Unterstützung von Mehr-Temperatur-Tests;

6. Das System kann an die tatsächlichen Bedürfnisse der Kunden angepasst werden.

Testprinzip:
