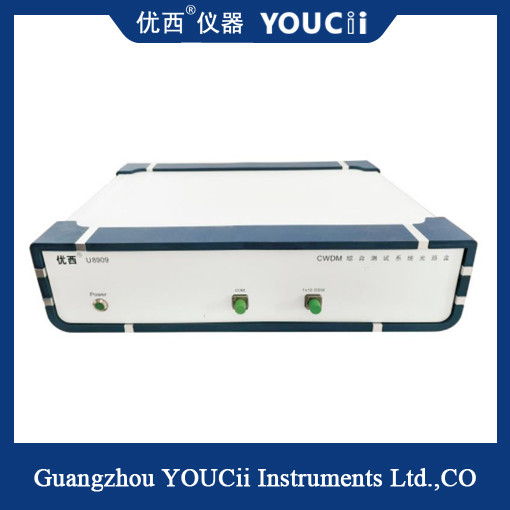

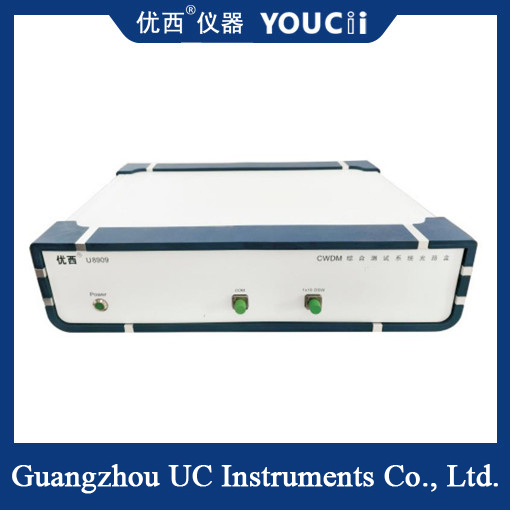

CWDM-Modul-Integriertes System für Scannen und Ortmessungen

CWDM-Modul-Integriertes System für Scannen und Ortmessungen

Systemübersicht:

Das System ist ein umfassendes Prüfsystem für CWDM, MWDM, LWDM und andere Mehrkanal-Fullwave-Produkte.Das System integriert den herkömmlichen ASE+OSA-Scanning-Modus und den Punktmessmodus der Punktlichtquelle plus Leistungsmesser, wodurch die Gesamttestwirksamkeit des Produkts effektiv verbessert und die Eingangskosten der Geräte und die Arbeitskosten verringert werden.Verbesserung der Sauberkeit des BahnhofsIm Testprozess wird das System automatisiert und verarbeitet, was der Ausbildung von Mitarbeitern und der Anti-Stay- und Anti-Error-Fähigkeit dient.

Arbeitsprinzip:

Konfigurieren Sie ASE (SLED), OSA, Punktlichtquelle und Polarisierungsregler entsprechend dem zu prüfenden Produkttyp und legen Sie die Prüfvorgaben des entsprechenden Produkts fest.Jede Station ist für die Punktmessparameter unabhängig voneinander ausgefüllt

Für die Scanparameter steuert der Instrumentenserver die OSA nach dem Mechanismus von FIFO gemäß der Anfrage jedes Klienten zum Scannen.Das System teilt die Testdaten auf, automatisch speichern und bestimmen und die Testergebnisse auf der Schnittstelle des Prüfprogramms anzeigen.

Die Einführung wird hervorgehoben:

1. Verbesserung der Testeffizienz: Das Produkt muss nur einmal angeschlossen werden, reduzieren Sie die Anzahl der Verkabelung, automatische Parameterprüfung;

2- Reduzierung der Testkosten: Reduzierung der Ausbildungszeit des Personals, Reduzierung der Ausrüstung und des Personalinputs;

3- Bequeme Verwaltung vor Ort: Standard integrierte optische Pfadbox, weniger Platz, einfache optische Pfadverbindung;

4. Systemfehlerverhütung: Der Bediener arbeitet nach der Anweisung, die Betriebselemente sind geringer, das System bestimmt und berechnet automatisch;

5. Versuchsparameter umfassend: einschließlich IL, RL, PDL, ISO, cwl, BW, Ripple WDM-Index wie;

6- Klassifizierung der Testergebnisse: Definition mehrerer Produktstufen entsprechend den tatsächlichen Produktionsbedürfnissen;

7. Rückverfolgbarkeit der Prüfdaten: Die Daten werden in der Datenbank und lokal gespeichert und die Aufzeichnungen können über eine lange Zeit zurückverfolgt werden;

8In Kombination mit dem FIS/MES-System kann in wahrem Sinne papierlos erreicht werden.

Prüfprinzip:
