400G PAM4 Aktive Modul Leistungsbewertung Test Board In QSFPDD Paket

400G PAM4 Active Modul Leistungsbewertung Testplatine im QSFPDD-Gehäuse

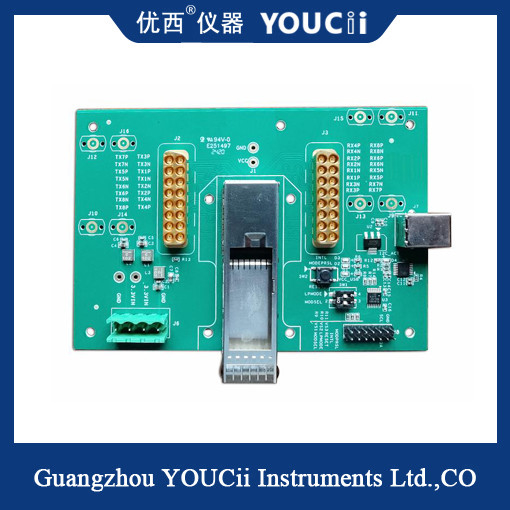

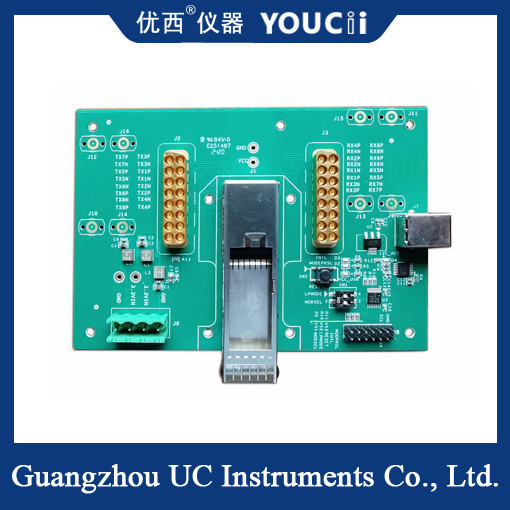

Die U9608 Testplatine ist ein Testgerät mit einer Vielzahl von erweiterten Funktionen. Hier sind einige der wichtigsten Merkmale der U9608 Testplatine:

1. Gehäuse-Schnittstelle: Sie verwendet eine QSFPDD-Gehäuse-Schnittstelle, die sich besonders für QSFPDD 400G PAM4 optische Module eignet.
2. Baudraten-Unterstützung: Die U9608 Testplatine unterstützt PAM4-Baudraten von 25 GBd bis 28 GBd.
3. Elektrische Schnittstellentyp: Für die elektrische Schnittstelle von TX und RX verwendet sie einen 40 GHz 2x8 Multi-Koaxial-Stecker und verwendet CML-Pegel für Ein- und Ausgang.
4. Strom- und Spannungsüberwachung: Die Testplatine unterstützt Echtzeit-Stromüberwachung und Überstromschutz. Darüber hinaus unterstützt sie den Zugtest der Versorgungsspannung, und der Spannungsbereich kann von 2,8 V bis 4,0 V eingestellt werden. Dies bedeutet, dass sie die Mindest- und Höchstspannungsprüfungen von Modulzug von 3,0 V und 3,6 V erfüllen kann. Gleichzeitig verfügt sie auch über eine Echtzeit-Spannungsüberwachungsfunktion, die Standardausgabe beträgt 3,3 V, und die Ausgangsspannung wird in Echtzeit entsprechend dem Strom des aktuellen Moduls angepasst, um sicherzustellen, dass unter verschiedenen Lasten der stabile Änderungsbereich der Versorgungsspannung innerhalb von 10 mV liegt.
5. Temperatur-Anpassungsfähigkeit: Die U9608 Testplatine unterstützt Anwendungen bei industriellen Temperaturen und demonstriert ihre hervorragende Umweltanpassungsfähigkeit.
6. MCU und Kommunikation: Die MCU I2C-Rate auf der Testplatine beträgt etwa 100 kHz. Die Daten werden über die MCU an die EEPROM-Informationen des I2C-Lese-/Schreibmoduls übertragen. Der Kommunikationsmodus verwendet USB HID, es ist kein Treiber erforderlich, und I2C-Daten können direkt über die DLL-API in das Modul und die MCU gelesen und geschrieben werden.

Spezifikation
