SFP-Einkapselungsoberfläche für herkömmliche SFP- und andere optische Module

SFP-Kapselungsschnittstelle, anwendbar für herkömmliche SFP- und andere optische Module

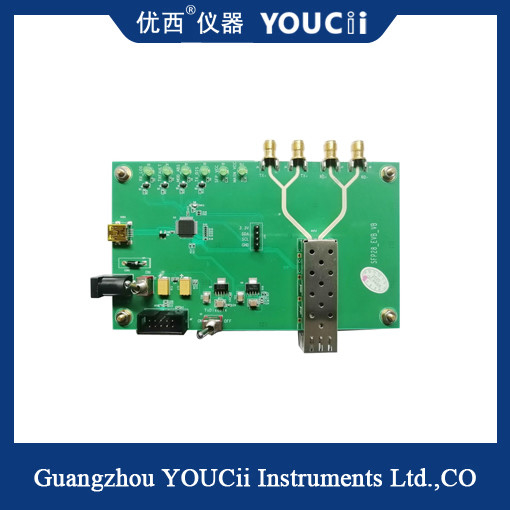

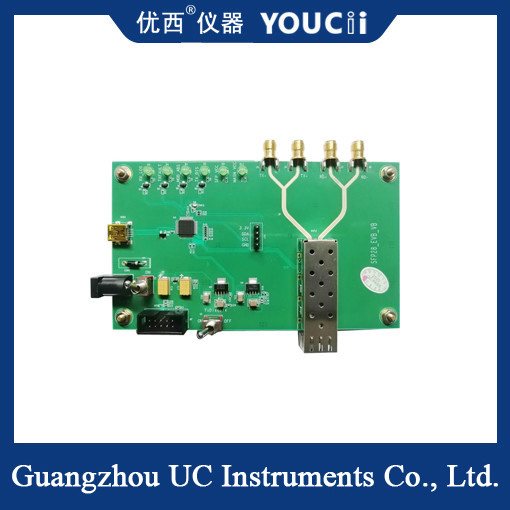

   Die U9603 Testplatine ist ein dediziertes aktives Modul-Testgerät für SFP-Gehäuse. Es verwendet Geräte wie Fehlerdetektoren, Abschwächer und Oszilloskope, um die Leistungsindikatoren des Sendeleistung (z. B. Augen-Diagramm-bezogene Indikatoren) und die Empfangsleistung (z. B. Empfindlichkeitsindikatoren) des aktiven Moduls zu bewerten. Darüber hinaus kann es Modul-EEPROM-Informationen lesen und schreiben usw.

   Die U9603 Testplatine unterstützt eine Vielzahl von SFP-Gehäuseschnittstellen, einschließlich regulärem SFP, SFP+, SFP28, SFP56 und anderen Raten von 1,25 Gbit/s bis 56 Gbit/s. Der elektrische TX-, RX-Schnittstellentyp ist 40 GHz 2,92 mm Buchse, unterstützt Echtzeit-Stromüberwachung und Überstromschutz. Gleichzeitig verfügt es auch über die Funktion zum Abschalten der Stromversorgungsspannung, der Spannungsbereich ist von 2,8 V bis 4,0 V einstellbar und kann die Modulabschaltung mit minimal 3,0 V und maximal 3,6 V Spannungstest erfüllen. Darüber hinaus kann es auch Anwendungen in industriellen Temperaturanwendungen unterstützen und verfügt über eine MCU I2C-Rate von etwa 100 kHz Datenlese- und -schreibfunktion.

Spezifikation
