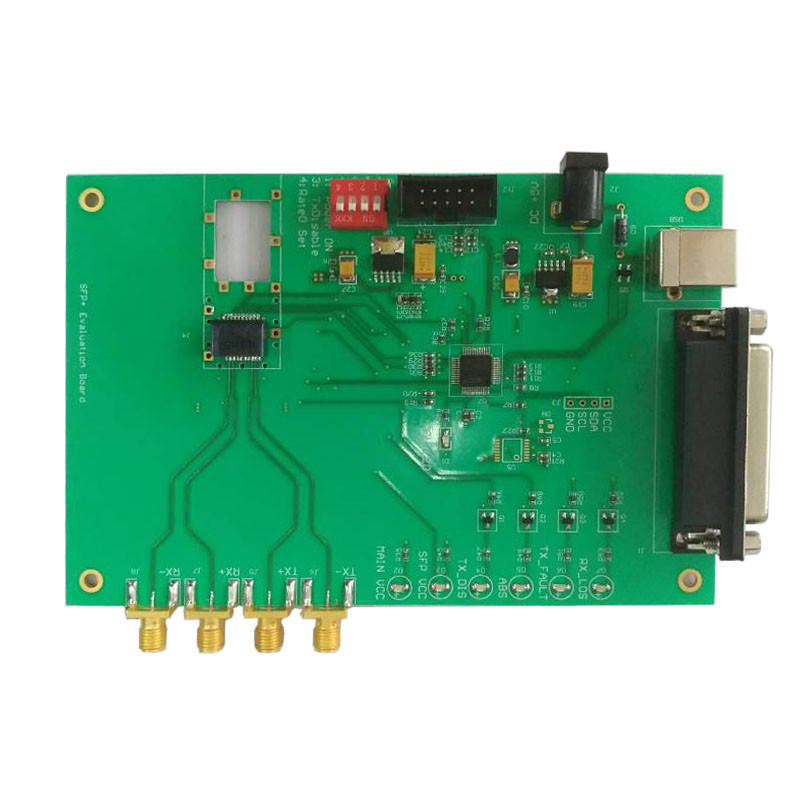

TestLeiterplatte 10G SFP der Bewertungskommissions-SFP+

Test-Leiterplatte U9601A 10G SFP+

SFP+-Testbrett-Art- und Kommunikationsschnittstellenart:

1. SFP+-nimmt Einkanaltestbrett Kommunikationsschnittstelle der parallelen Schnittstelle und USB-an.

2. parallele Schnittstelle und USB zwei Arten Kommunikationsschnittstelle, zum von I2C, Tarifkontrolle zu simulieren ist 100Kbps, zu kompatiblem mit hohem und langsamem I2C-Modul einfaches.

Zwei, SFP+-Testbrettfunktionen:

1. SFP+-sind Einkanaltestbrettfunktionen: kompatibel mit 11.7g und unterhalb aller Rate des Moduls;

2. parallele Schnittstelle und USB zwei Kommunikationsschnittstellen, zum von I2C-Kommunikation zu erzielen; Hardware-Steuereinheit TxDisable und Hardware-Überwachung LOS, TxFault-Zustand;

3. Realzeittemperaturüberwachung, Realzeitübermittlerstrom und Empfängerstrommessungsüberwachung und Überstromschutz; Ziehen Sie Vorspannungsertragsteuerung, die Ausgangsspannungsstrecke vom ununterbrochen justierbaren Ertrag 2.9-3.8V, der für Modulzug-Vorspannungstest, mit hohem Ausschuss Spannungsgenauigkeit passend ist und Fehler ist weniger, als 5mV, nicht durch die gegenwärtige Größe des externen totalmoduls beeinflußt wird;

4. Hardware- und Software-Module TxDisable und willkürliche unabhängige Steuerung der Macht OnOFF (Schalterstrom), der Hardware und der Software.

5. Der USB-Port stützt unabhängige Stromversorgung (wenn der Strom des optischen Moduls kleiner als 100mA ist).

Drei, Angelegenheiten, die Aufmerksamkeit benötigen:

1. Merken Sie, dass es auch Geräte unter und hinter dem PCBA-Brett gibt, also wird ihm nicht erlaubt, die leitfähigen Gegenstände auf den Energietest zu setzen, damit, das Brett nicht kurzzuschließen und zu brennen.

2. die Eingangsspannung wird auf 5V justiert, nicht das Spannungshoch oder -rückseite, damit, das Brett nicht zu brennen justiert.

3. Wenn sie das Modul 10G, prüfen, müssen die TX- und RX-Signaladern, die Hochgeschwindigkeitssignale stützen, die Signalkabel benutzen, die Frequenz 18G stützen.
