15Gbps Vollgeschwindigkeit CDR bieten die Uhr Wiederherstellung Signal Instrumente

15 Gbit/s  Full Rate CDR liefert die Taktrückgewinnungssignalinstrumente

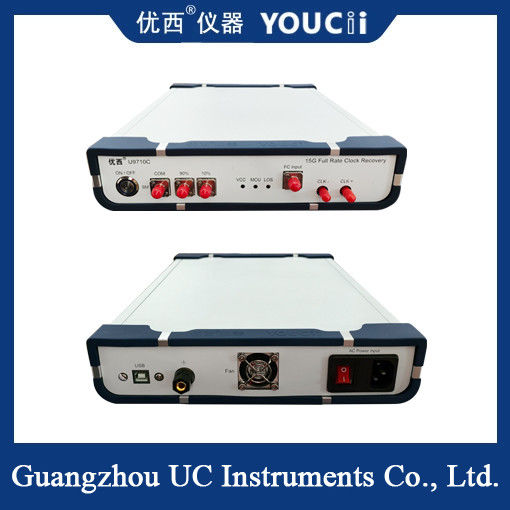

U9710C CDR (Clock Recovery) wird hauptsächlich verwendet, um ein Taktrückgewinnungssignal in der Testumgebung ohne Auslösetakt bereitzustellen, um das Oszilloskop zur Abtastung zu verwenden, um das optische Augendiagramm des Geräts zu testen. Die typische Anwendung ist das Testen von optischen Netzwerkgeräten oder des BOB-Produkts in PON-Anwendungen. Da das photometrische Gerät selbst keinen Frequenzteilungstaktausgang hat, ist es notwendig, das Taktsignal wiederherzustellen, um das Oszilloskop zur Abtastung auszulösen, wenn das optische Augendiagramm getestet wird.

Wichtige technische Indikatoren
Jitter-Toleranz: Es muss Standards wie ITU-T G.8251 und IEEE 802.3 entsprechen. Normalerweise muss die Eingangs-Jitter-Toleranz auf UI-Ebene (Unit Interval) liegen (z. B. ±0,5 UI).

Ausgangs-Jitter: Der Jitter des Rückgewinnungstakts sollte unterhalb der 100-fs-Ebene (Femtosekunde) liegen, um die Testgenauigkeit von nachgeschalteten Geräten wie Bitfehlerraten-Testern und Oszilloskopen zu gewährleisten.

Empfindlichkeit: Unterstützt optische Signaleingänge bis zu -15 DBM (über Photoelektrischer Wandlermodul) oder MV-Pegel-Signaleingänge.

Schleifenbandbreite: Der einstellbare Bereich liegt typischerweise zwischen 100 kHz und 20 MHz, um unterschiedlichen Signaleigenschaften und Testanforderungen gerecht zu werden.

Technische Parameter

Das 15 Gbit/s-Full-Rate-Taktrückgewinnungsinstrument ist ein Kernbestandteil beim Testen von Hochgeschwindigkeitskommunikation, und seine Leistung beeinflusst direkt die Zuverlässigkeit der Testergebnisse. Bei der Auswahl des Modells müssen der Ratenbereich und die Jitter-Performance umfassend berücksichtigt werden.
