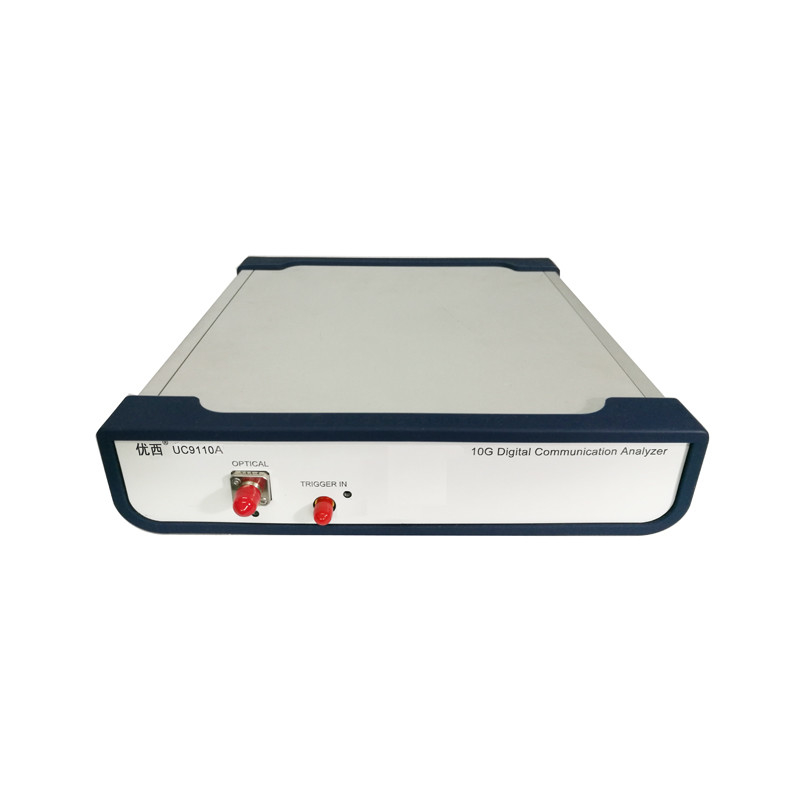

Kommunikations-Analysator U9110A 10G Digital
Digital-Kommunikationsanalyselösungen
Der Signalanalysator der Kommunikation UC9110A/UC9110A-2/UC9110A-4, der für HochleistungsKommunikationsanwendungen bestimmt ist, ist ein ideales Werkzeug für Datennetz- und Kommunikationsnetzkomponenten, Transceiverkomponenten, die Kraftübertragungssystementwurfsbewertung und stellt her und prüft.
Ergebnisse des Maßes UC9110A/UC9110A-2/UC9110A-4 sind nicht nur Rohdaten, aber auch Histogramm mit Zeit und Umfang, Maskentest, statistischer Test, etc. Sie stellt einen Satz Test Einstellungen für Kommunikationsindikatoren, einschließlich Abstandzeitraum, Anstiegszeit, Abfallzeit, Kreuzprozentsatz, Fazit, downshot, Löschungsverhältnis, Bammel und Umfangsmaß zur Verfügung.
Darüber hinaus SDH/SONET, Gigabit Ethernet-Maskentests und andere einzelne Befolgungsstandardtests.
Spezifikation
| Tarifsatz |
1.25G ~30G |
| Maßgenauigkeit Maskenrand (Rand) |
± 3% |
| Anzeigen-Eigenschafts-Bildauflösung |
Pixel 1024×768 |
| digitales Maßsystem |
Erneuern optisches Kanalmaß der Unterstützungs 1~2, optionales Maß 3mal pro zweites |
| Signalerwerbsmodus |
Probieren (normal), Umschlag, Durchschnitt |
| Effektivwert-Geräusche |
0.25mV (10GHz), 0.5mV (30Ghz) |
| Zahl des Probierens von Kanälen |
Kanal 1~4 |
| Vertikale System-Umwandlungs-Zeit |
Abhängig von der Zahl des Probierens von Kanälen, 8.75ps (30GHz) |
| Effektivwert-Geräusche (maximal) |
0.5mV (10GHz), 1.0mV (30GHz) |
| Horizontale System Wellenform summen herein laut und summen heraus Beobachtungszeitbasis laut |
0.5ps/div zu 1ms/div |
| Zeitabstandgenauigkeit (Bammelmodus) |
0.25ps (10GHz), 0.0625ps (30GHz) |
| Externe Uhrquelle des Triggersystems |
100mV, 155~2500MHz (10GHz), 155~622MHz (30Ghz) |
| Triggerwaagerecht ausgerichtete Strecke |
±1.0V |
| Triggerinputstrecke |
±1.5V |
| Triggerabkürzung |
±1.5V: 5ms ~100ms |
| Energie (externer Stromadapter) |
50Hz, 5V, 3A, 6W |
| Umgebende Temperatur, relative Luftfeuchtigkeit Operation |
Temperature-20 zu ~50℃, Feuchtigkeit 20% bis ~80% |
| Lagerung |
Temperatur -40 zu ~85℃, Feuchtigkeit 5% bis ~90% |
| Größe |
235W×55H×255L (Millimeter) |
| Gewicht |
<2Kg |
| Kommunikation, Netzführungsschnittstelle |
RJ45; Unterstützungs-10/100Mbps Ethernet |
Funktionseinleitung
· Automatisches Kommunikationsmaß
· Bandbreite der breiten Palette (9Gbps zu 12.5Gbps, Uhrtriggerquelle der Unterstützungs 155-2500mhz)
· Automatischer ITU-/ANSImaskentest
- Teilnehmerbetrieb und Schnittstelle der grafischen Anzeige basiert auf PC Ethernet-Kommunikations-Software
· Modularität
· Schnelle Abtastrate
· Ausgezeichnete Signaltreue (Bammel<0>
· FramsScan-Erwerbsmodus
FAQ
Q: Sind Sie ein Fabrikhersteller?
: Ja sind wir Hersteller mit 13 Jahren Erfahrung in dieser Industrie und geliefert vielen Produkten der guten Qualität.
Q: Wo ist Ihr Hauptmarkt?
: Asien, Europa, Amerika, Mittlerer Osten, Afrika und andere Länder und Regionen.
Q: Was ist Ihre Mindestbestellmenge (MOQ)?
: Als Standardpolitik nehmen wir MOQ von 1set an, und verfügbaren die Mischeinzelteile, muss es noch mit unseren Verkäufen entsprechend verschiedenen Produktserien bestätigen.
Q: Kann ich die Größe und die Farbe des Falles besonders anfertigen?
: Ja. Wir können ihn besprechen.
Q: Kann ich einige Proben zuerst vor Hauptaufträgen kaufen? Ist die Beispielgebühr rückvergütbar?
: Ja sollten Beispielgebühr und Versandgebühr im Voraus gezahlt werden.
Q: Wie lang ist die Produktions-Vorbereitungs- und Anlaufzeit?
: 5 Tage für Produkte auf Lager, haben verschiedene Produkte verschiedene Lieferzeiten, entsprechend der tatsächlichen Situation.
