Produktdetails:
|
Datenquote: | Unterstützt Datenübertragung bis zu 15 Gbps | Jitter Toleranz: | 1ps |
---|---|---|---|
Wellenlängenbereich: | 800-1600 Nanometer | Betriebstemperatur: | -40°C bis 85°C |
Datenratenstrecke: | 0.155~11.3 Gbps | Stromversorgungsspannung: | 4~5.5V |
Ausgang wiederherstellen elektrische Uhr Bereich: | 0.0775/0.03875~5.65 / 2.825 GHz | ||
Hervorheben: | Prüfgeräte für CDR-optische Netze,Prüfgeräte für optische Netze 15G,15G Vollgeschwindigkeits-Uhrwiederherstellungsgerät |

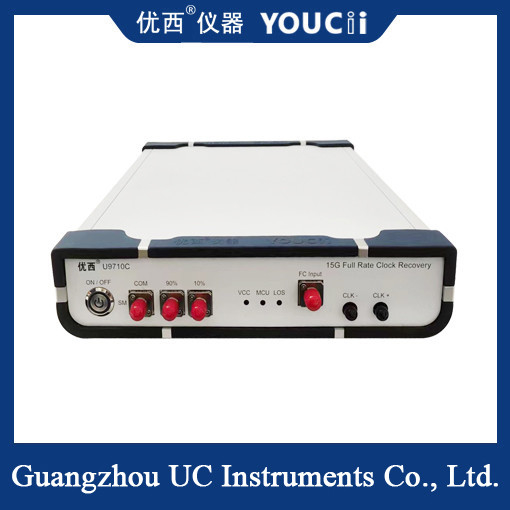

15G Vollgeschwindigkeits-Uhrwiederherstellungsgerät CDR-Optische Netzwerk-Prüfgeräte
Übersicht
Das 15G Full Rate Clock Recovery Instrument ist ein Instrument, das für Hochgeschwindigkeits-Datenübertragungssysteme entwickelt wurde und Datenraten von bis zu 15 Gbps (Gigabit pro Sekunde) verarbeiten kann.Es verwendet eine fortschrittliche Clock Recovery Technologie, um ein stabiles Clock Signal aus dem empfangenen Signal für die System-Synchronisierung und Datenwiederherstellung zu extrahieren.
Funktionsmerkmale
Hochgeschwindigkeits-Clock-Recovery: Fähig zur Abwicklung von Datenraten bis zu 15 Gbps, geeignet für eine Vielzahl von Hochgeschwindigkeitskommunikations- und Datenübertragungsszenarien.
Genaue Takt-Extraktion: Der fortschrittliche Takt-Wiederherstellungs-Algorithmus wird verwendet, um Taktinformationen aus dem empfangenen Signal genau zu extrahieren, um die Genauigkeit und Stabilität der Datenübertragung zu gewährleisten.
Breitbandunterstützung: Unterstützt eine breite Bandbreite von Frequenzen, um unterschiedlichen Kommunikationsstandards und Anwendungsbedürfnissen gerecht zu werden.
Hohe Jitter Toleranz: hat eine starke Toleranz für Jitter im Signal, um sicherzustellen, dass es in rauen Umgebungen weiterhin stabil funktionieren kann.
Fernbedienung und Überwachung: Sie ist in der Regel mit Fernbedienungs- und Überwachungsfunktionen ausgestattet, um die Fernbedienung und Datenansicht zu erleichtern.
Spezifikation
Technischer Index | Maximal | Min. | Einheit | |
Datenratebereich | 29 | 25 | Gbit/s/Gbaud | |
Wellenlängenbereich (Ein-/Mehrmodusmodus, bestimmt nach Modul) | 1650 | 800 | m | |
Optischer Eingangsbereich (abhängig von der Modulempfindlichkeit) | +3 | - 12 | dBm | |
Frequenzteilungsverhältnis der Taktwiederherstellungsleistung | 2 / 4 / 8 / 16 / 64 / 256 | |||
Amplitude der elektrischen Ausgangsuhr | 500 (typischer Wert) | mVpp | ||
CML-Uhrdifferenzial-Ausgangsamplitude | 800 | 200 | mVpp | |
Die Uhr wird zufällig gedreht. | 800 | 300 | fs | |
Uhrfrequenz (28,1 Gbps zum Beispiel) | 14.05 | 0.11 | GHz | |
Ermittlung des internen Signalverlustes (LOS) | 128 (Überlastung) | 5 (Empfindlichkeit) | mV | |
Stromversorgungsspannung (externe Stromzufuhrspannung) | 5.5 | 4 | V | |
Betriebstemperatur | 70 | 10 | °C | |
Adaptive Modultyp (unterstützt NRZ- und PAM4-Signale) | SFP28/56,SR,LR,BIDI |
