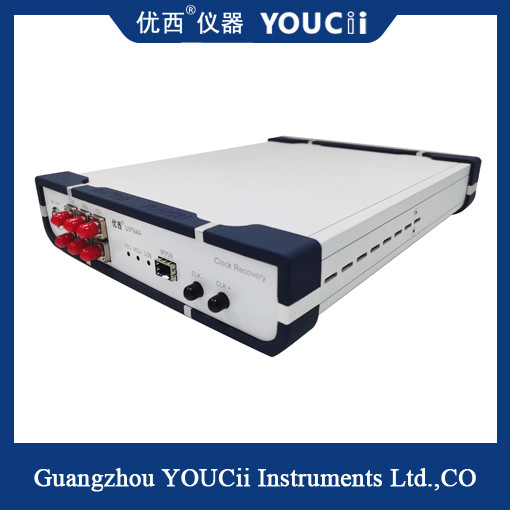

100 Gbps Multifrequenz-Teilungs-Uhr-Wiederherstellungsgerät

100 Gbps Multifrequenz-Teilungs-Uhr-Wiederherstellungsgerät
100 Gbps Multifrequenz-Teilungs-Uhr-Wiederherstellungsgerät

Großes Bild :  100 Gbps Multifrequenz-Teilungs-Uhr-Wiederherstellungsgerät

Produktdetails:
Herkunftsort: China
Markenname: YOUCii
Zertifizierung: CU,IOS
Modellnummer: U9764A
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: negotiate a price
Verpackung Informationen: Karton
Lieferzeit: 20 Arbeitstage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 15 Stück+pro Monat

100 Gbps Multifrequenz-Teilungs-Uhr-Wiederherstellungsgerät

Beschreibung
Optischer Eingangsbereich (gemäß der Modulempfindlichkeit bestimmt) ((dBm): 3 ~ 12 Frequenzteilungsverhältnis der Taktwiederherstellungsleistung: 2 / 4 / 8 / 16 / 64 / 256
Ausgangs-elektrische Taktamplitude ((mVpp): 800 (typischer Wert) CML-Taktdifferenzial-Ausgangsschwung ((mVpp): 200~800
Taktfrequenz (28,1 Gbps zum Beispiel): 0.11 bis 14.05 Typ des Adaptionsmoduls: SFP28,SR,LR,BIDI
Hervorheben:

Multifrequenzteilungsuhrwiederherstellungsgerät

,

100 Gbps Uhrzeitwiederherstellungsgerät

100 Gbit/s Multifrequenz-Teilungs-Uhrwiederherstellungsgerät



U9764A CDR (Clock Recovery Module) wird hauptsächlich zur Bereitstellung eines Clock Recovery-Signals in der Prüfumgebung verwendet, ohne die Uhr auszulösen.so dass mit dem Probenabbau-Oszilloskop das optische Augendiagramm des Geräts getestet wirdDie typische Anwendung ist die Prüfung optischer Netzwerkgeräte oder des BOB-Produkts in PON-Anwendungen.Es ist notwendig, das Taktsignal wiederzuerlangen, um das Probenabnahme-Oszilloskop bei der Prüfung des optischen Augendiagramms auszulösen..

U9764A CDR verfügt über einen optischen SFP28-Anschluss, der für SFP-kapselte konventionelle SFP28, SR,LR,BIDI und andere optische Module geeignet ist.Es benötigt nur das empfangende Ende des optischen Moduls, um das optische Signal in das elektrische Signal umzuwandeln, und dann die Uhr des elektrischen Signals extrahieren und ausführen.





Der vollständige Name von CDR ist Clock and Data Recovery.

1) zur Bereitstellung des Taktsignals für jeden Schaltkreis am Empfängerende.

2) Beurteilung des empfangenen Signals, Erleichterung der Wiederherstellung und der anschließenden Verarbeitung des Datensignals.





Nein, nicht wirklich.

Technische Indikatoren

Maximal Min.

Einheit

1

Datenratebereich

28.1 25.6 Gbit/s
2

Wellenlängenbereich

1600 800 m
3

Optischer Eingangsbereich (abhängig von der Modulempfindlichkeit)

+3 - 12 dBm
4

Frequenzteilungsverhältnis der Taktwiederherstellungsleistung

2 / 4 / 8 / 16 / 64 / 256
5

Amplitude der elektrischen Ausgangsuhr

800 tYpical-Wert) mVpp
6

CML-Taktdifferenzial-Ausgangsschwung

800 200 mVpp
7

Die Uhr wird zufällig gedreht.

800 300 fs
8

Uhrfrequenz (28,1 Gbps zum Beispiel)

14.05 0.11 GHz
9

Ermittlung des internen Signalverlustes (LOS)

128 (Überschreitung) 5 ((Empfindlichkeit) mV
10

Stromversorgungsspannung (externe Stromzufuhrspannung)

5.5 4 V
11

Betriebstemperatur

70 10 °C
12

Typ des Adaptionsmoduls

SFP28,SR,LR,BIDI



100 Gbps Multifrequenz-Teilungs-Uhr-Wiederherstellungsgerät 0
