Produktdetails:
|
Datenausgabeaugen-Diagrammschnitte: | 50~54% | Betriebstemperatur: | 10~50°C |
---|---|---|---|
Taktausgang: | 100~156.25MHz | Musterumkehrung: | Stützsignalumkehrung am Übertragen und an den Empfängerseiten |
Codeart: | PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 | Steigende und Abstiegzeit (20% bis 80%): | 18~23ps |
Hervorheben: | Fehler-Getriebe-Prüfvorrichtung der Daten-10G,BERT Data Error Transmission Tester |

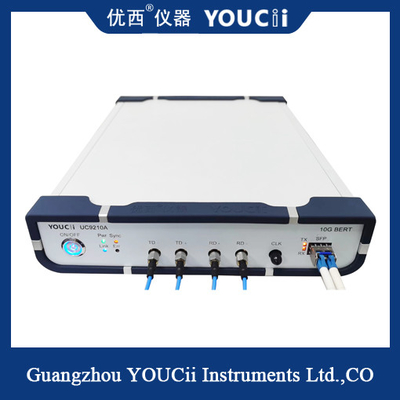

Daten-Fehler-Getriebe-Prüfvorrichtungs-Fehler-Analyse-und Entdeckungs-Störungs-Prüfvorrichtung BERT
Das optische Vollwegoszilloskop 10G (optisches Vollwegoszilloskop 10G) ist ein Instrument, das für das Maß von optischen Vollwegsignalen 10Gbps bestimmt ist. Es wird verwendet, um die Übertragungsqualitäts- und Zeitgebietseigenschaften von optischen Signalen der hohen Rate Kommunikationssystemen auszuwerten in den aus optischen Fasern.
Das Folgen ist die Hauptbeschreibung und die Eigenschaften des optischen Vollwegophthalmograph 10G:
1. Maß der hohen Rate: Das Instrument kann Signals 10Gbps, einschließlich die allgemeinen 10 Gigabit Ethernet (10GbE) und andere Übertragungsprotokolle der hohen Rate stützen Vollwegmaß des optischen.
2. Augenkartenanzeige: Die optische Augenkarte setzt Hochgeschwindigkeitsprobenahme und datenverarbeitende Technologie ein, um die Augenkarte von optischen Signalen genau gefangenzunehmen und anzuzeigen. Die Augenkarte zeigt die Übertragungsqualität des optischen Signals mit einer Form des wachsamen Auges an. Benutzer können die Stabilität und die Übertragungsqualität des Signals auswerten, indem sie den öffnenden Grad und den Bammel an der Augenkarte beobachten.
3. Hoch-Präzisionsmaß: nimmt optische VollwegSehtafel 10G Hochpräzisionsuhr und Beispieltechnologie an, die genaues Regelungsmaß und Bammelanalyse zur Verfügung stellen kann. Sie kann Schlüsselparameter der Augenkarte, wie Spitzen-Spitzenbammel, Bammel des quadratischen Mittelwerts, etc. messen und analysieren.
Ein optischer Kanal SFPs und ein elektrischer Kanal, zwei Kanäle synchroner Input und Ertrag, Fehler-Code-Test können unabhängig sein.
Unterstützung für ununterbrochene Fehlererkennungs- und TIMING-Fehlererkennung.
Unterstützung Vollweg von 622M bis zu 11.7Gbps;
Stützcodeart: PRBS7/PRBS 9/PRBS 15/PRBS 23/PRBS 31
Nein. |
Parameter |
Minimum |
typisch |
Maximum |
Einheit |
1 |
Datenrate |
0,622 | 0,622, 1,25, 2,125, 2,488, 2,5, 3,07, 3,125, 4,25, 5,0, 6,144, 6,25, 7,5, 8,5, 9,953, 10,00, 10,3125, 10,52, 10,709, 11,09, 11,32, 11,7 | 11,7 | Gbps |
2 |
Codeart |
PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 | |||
3 |
Steigende und Abstiegzeit (20% bis 80%) |
18 | 23 | ps | |
4 |
Musterumkehrung |
Stützsignalumkehrung am Übertragen und an den Empfängerseiten |
|||
5 |
Signalausgabeumfang (unsymmetrisch) |
200 | 800 | 1000 | Millivolt |
6 |
Datenausgabebammel (Effektivwert) |
1,5 (Abstieg 10.3125G) | ps | ||
7 |
Dateninput/output Schnittstelle |
Differenzial, Wechselstrom-Koppelung, 50-Ohm-Widerstand, SMA |
|||
8 |
Taktausgang |
100 | 156,25 | 156,25 | MHZ |
9 |
Datensignaleingangsempfindlichkeit (unsymmetrisch) |
0,1 | Vpp |
