Geschwindigkeit 10G des Modul-Selbsttest-System-OLT SFP SFP+/XFP ONU oder weniger

Modul-Autotestsystem OLT/SFP/SFP+/XFP/ONU Geschwindigkeit von 10G oder weniger

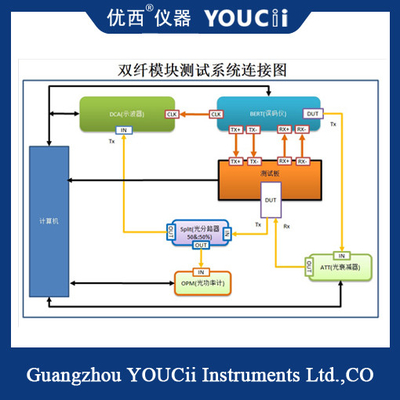

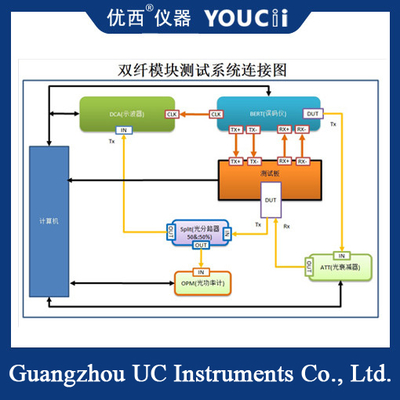

Dieses Testsystem kann Geschwindigkeiten von 10G und darunter (z. B. 10G, 2,5G, 1,5G, 622M, 155M usw.) konventioneller Module testen, wie z. B. OLT, SFP, SFP+, XFP, ONU usw.

Das Testsystem unterstützt lokale ACCESS-Datenbanken und Remote-SQL-Datenbanken. Alle Arten von Testparametern werden in der Datenbank gespeichert, gleichzeitig werden auch alle Testdaten in der Datenbank gespeichert und bieten eine Datenabfragefunktion.

Das Testsystem ist eine Ein-Knopf-Bedienung, der Bediener benötigt nicht viel Schulung, um die Software für automatisierte Tests zu bedienen. Ohne professionelle Testtechniker kann das Problem der großen Fluktuation von Testern effektiv gelöst werden, da die Produktionsschulung nicht mit dem Problem Schritt halten kann.Der Tester muss lediglich den Kanal auswählen, um die Seriennummer zu lesen oder die Seriennummer einzugeben, und dann auf "Test starten" klicken, um den Test abzuschließen. Die Software zeigt die Testergebnisse jedes Moduls und die Gesamttestergebnisse an, und der Tester kann die Ergebnisse einsehen.

Extinktionsverhältnis

Das Extinktionsverhältnis wurde tatsächlich mit dem Ophthalmographen und mit dem Oszilloskop gemessen.

2.1.2. Maskenrand des Augenbildes

Wählen Sie den zu ladenden Filter, die richtige Vorlage, laden Sie die Vorlage, stellen Sie die Bitfehlerrate ein (im Allgemeinen 10-12) und warten Sie auf eine bestimmte Anzahl von Wellenformen (z. B. 500), testen Sie den Augenrand und verwenden Sie die Oszilloskopmessung.

2.1.3 Anstiegszeit & Abfallzeit Anstiegszeit & Abfallzeit

Anstiegszeit: die Zeitspanne von dem Zeitpunkt, an dem die ansteigende Flanke 20 % der endgültigen Amplitude erreicht, bis zu 80 % der endgültigen Amplitude;Abfallzeit: Die Zeitspanne von dem Zeitpunkt, an dem die abfallende Flanke 80 % der endgültigen Amplitude erreicht, bis zu 20 % der endgültigen Amplitude, gemessen mit einem Oszilloskop.

Kreuzungspunkt des Augendiagramms

Das Oszilloskop wird verwendet, um die prozentuale Beziehung zwischen der Amplitude an der Kreuzung von ansteigender und abfallender Flanke und der Amplitude der logischen 1-Pegel und des logischen 0-Pegels im Augendiagramm zu messen.

Peak-Jitter und Root-Mean-Square-Jitter Jitter P-P & Jitter RMS

Peak-Jitter: Der Spitzenwert des Jitters im Oszilloskop ist als Spitzenwert der zeitlichen Variation der ansteigenden und abfallenden Flanken des Augendiagramms definiert.Root-Mean-Square-Jitter: Der Root-Mean-Square-Wert des Jitters im Oszilloskop ist als Root-Mean-Square-Wert der zeitlichen Variation der ansteigenden und abfallenden Flanken des Augendiagramms definiert, die beide mit dem Oszilloskop gemessen werden.

Durchschnittliche optische Leistung

Die durchschnittliche übertragene optische Leistung ist die optische Energie, die das Modul in der Zeiteinheit emittiert, die mit einem optischen Leistungsmesser oder Oszilloskop gemessen wird.

Optische Leistung bei ausgeschaltetem Zustand

Die vom Modul im ausgeschalteten Zustand emittierte optische Leistung ist mit einem optischen Leistungsmesser oder Oszilloskop zu messen.
