32 GBaud PAM4 CDR PON/BOB Testunterstützung 25 GBaud ~ 32 GBaud

U9720A 32Gbaud PAM4 Unterstützung 25GBaud~32GBaud CDR PON/BOB Test

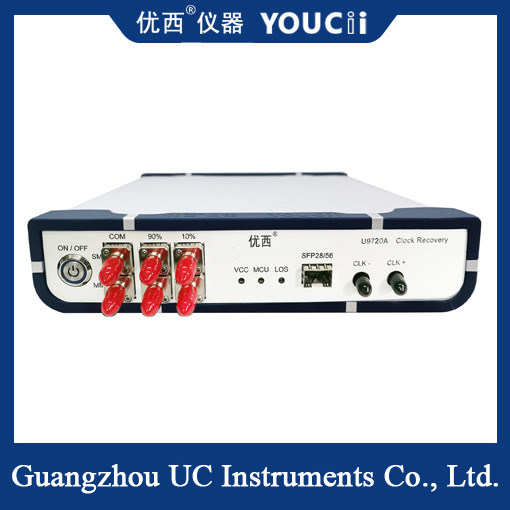

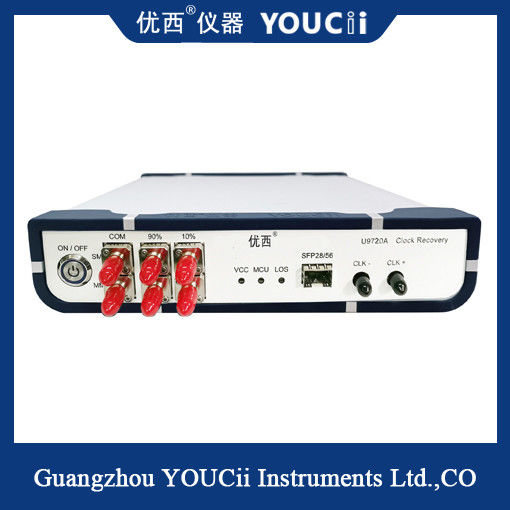

U9720B CDR (Taktrückgewinnungs-Modul) ist hauptsächlich gewohnt, Taktrückgewinnungs-Signal in der Testumwelt zur Verfügung zu stellen, ohne Uhr auszulösen, um den Abtastoszillographen zu benutzen, um das optische Augendiagramm des Gerätes zu prüfen. Die typische Anwendung ist die Prüfung der optischen Netzwerkausrüstung oder des BOB-prodUt in PON-Anwendung. Weil das photometrische Gerät selbst keinen Frequenztaktausgang hat, ist es notwendig, das Taktsignal wieder herzustellen, den Abtastoszillographen auszulösen, wenn man das optische Augendiagramm prüft.

U9720B CDR hat eine optische Schnittstellenanpassung FC, die für Zugang des optischen Signals von herkömmlichen SFP28-/56, SR-, LR- und BIDI-Modulen passend ist. Sie stützt Signale NRZ und PAM4. Optische Schnittstelle FC empfängt optische Signale und wandelt sie in elektrische Signale um. CDR dann extrahiert und gibt die Uhr von elektrischen Signalen aus, und die Taktsignale werden hauptsächlich für die Triggersignale von Oszilloskopen benutzt.
