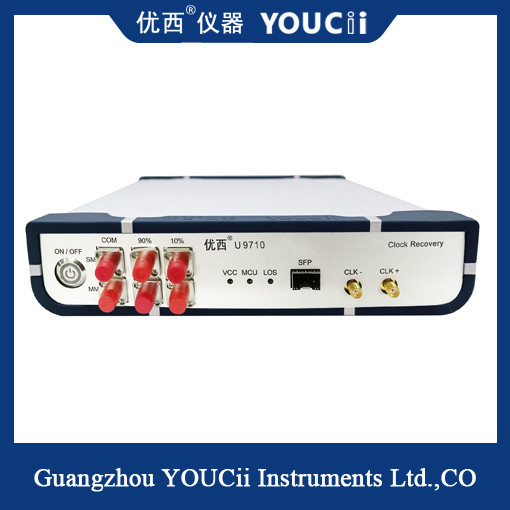

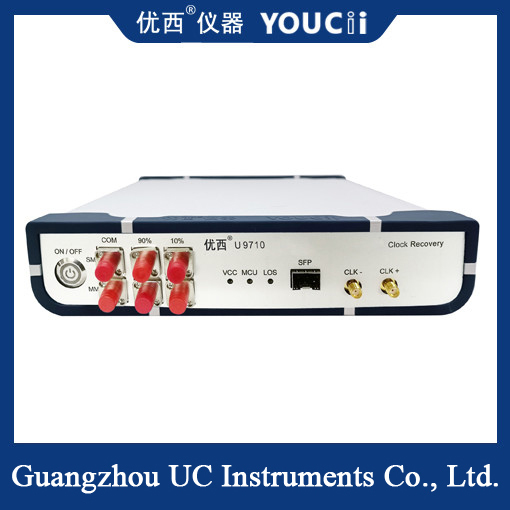

10Gbps Vollweg-10Gbps CDR Taktrückgewinnungs-Modul 0.155~11.3G

10Gbps Vollgeschwindigkeit 10Gbps CDR Clock Recovery Modul 0,155 ~ 11,3G

Bei Probenahme-Oszilloskop-Tests des optischen Augenmusters und der Wellenform muss es von derselben Quelle ausgelöst werden wie das gemessene Signal.Das CDR-Modul (Clock Recovery) wird hauptsächlich in der Testumgebung eingesetzt, in der ein Probenabscheidungsosziloskop zum Testen einer optischen Augenkarte erforderlich ist, aber keine Auslöseruhr bietet.Typische Anwendung ist die Prüfung optischer Netzwerkgeräte, oder für BOB-Produkte in PON-Anwendungen, da die gemessene optische Ausrüstung selbst keine Frequenzteilungsausgabe hat.Das Taktsignal muss wiederhergestellt werden, um das Probenabnahme-Oszilloskop bei der Prüfung des optischen Augenmusters auszulösen.

Diese CDR ist mit einem SFP-Optikanschluss ausgestattet, der mit den herkömmlichen SFP-, SFP+, OLT-SFP- und anderen in SFP eingekapselten optischen Modulen verbunden werden kann.Nur das empfangende Ende des optischen Moduls ist erforderlich, die für die Umwandlung optischer Signale in elektrische Signale verantwortlich ist, und dann extrahiert und gibt das Gerät die Uhr der elektrischen Signale aus.Die Uhrsignale werden hauptsächlich zur Auslösung von Signalen des Oszilloskops verwendet.

Hauptparameter der CDR:

1- Clock-Recovery-Bereich: 155 Mb/s bis 11 Gb/s;

2Wellenlängenbereich: 800-1600 nm;

3Optischer Eingangsbereich: +3 ~ -15 dBm;

4. Leistungswiederherstellungs elektrische Uhr (4 Frequenzteilung) Bereich: 38,75 MHz bis 2,78 GHz;

5Ausgangs-Taktamplitude: Wechselstrom-Koppel/ 800 mVpp im typischen Fall;

6- Spektralverhältnis (nach Benutzerwahl): 10% (CDR) -90% (Ausgabe)

Technischer Index
