Vierkanalprüfvorrichtung BERT Support 9.953Gbps 10.3125/10.519/10.702/11.096/11.317Gbps des Bit-Fehler-10G

Vierkanalmehrfache Rate BERT Supports 10Gbps Prüfvorrichtung des Bit-Fehlers 10G

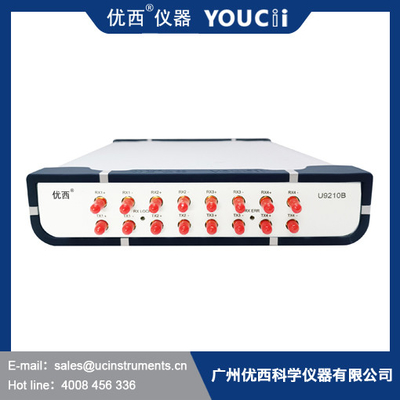

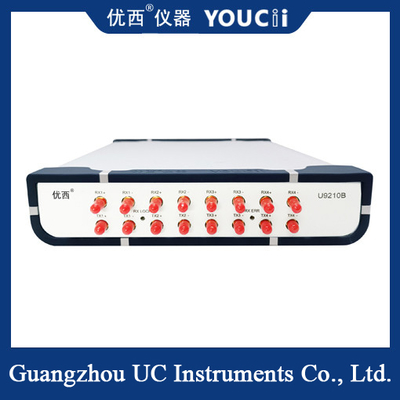

U9210B-ist Serienbit-fehler-Prüfvorrichtung eine Universalbit-fehler-Ratenprüfvorrichtung, die für Hochgeschwindigkeitskomponenten und Systemtest der digitalen Kommunikation bestimmt ist.

Die Serienbit-fehler-Prüfvorrichtung versieht die Funktion der Codeart Vorkommen und der Bit-Fehler-Entdeckung mit der höchsten Rate von 11.3Gbps am extrem hohen Kostenverlauf. Der Analysator stellt vier differenziale elektrische Häfen (bis zu 11.3Gbps) für die Bit-Fehler-Prüfung zur Verfügung.

U9210B hat Kompaktbauweise und Bändchen. Unterstützung für USB oder Ethernet-Kommunikationsschnittstellen macht Integration in automatisierten Testumweltpolierer.

Die funktionierende Schnittstelle U9210B-der Serienbit-fehler-Prüfvorrichtung ist für Windows-XP/WIN7/WIN8/WIN10 passend, das Betriebssystem ist, basiert auf PC-Teilnehmerbetrieb und Schnittstelle der grafischen Anzeige, ist es für Labor- oder FertigungsstraßeArbeitsbereich sehr bequem. Den folgenden drei Sätzen werden gelegt mit 12 Kanälen prüfen Schnittstelle benutzt:

U9210B-Serienbit-fehler-Prüfvorrichtungseigenschaften

· 9.953Gbps zum Detektor des Codegenerators 11.3Gbps und des Fehlers

· Eingangsempfindlichkeit weniger mVpp als 50

· Schnelle gebissene Modussynchronisierung

· Intuitive Benutzerschnittstelle und Windows Betriebssystem

· Stützfernsteuerungsbefehle

Standardcodeauswahl:

PRBS7, PRBS9, PRBS15, PRBS23, PRBS31

Unterstützung für Standards und Rate

9.953Gbps, 10.3125Gbps, 10.519Gbps, 10.702Gbps, 11.096Gbps, 11.317Gbps

Kommunikation/Netzführungsschnittstelle

Die Stromversorgungsanforderungen
Das U9210B stimmt mit Regelungen Überspannung Niveaus II überein. Die Funktionierenspannung ist 100 | Wechselspannung 240V, der Frequenzbereich ist 48 | 66Hz, die Funktionierenspannung ist 115V, der maximale Verbrauchsstrom ist 230mA; Wenn die Funktionierenspannung 230V ist, ist der maximale Verbrauchsstrom 120mA.
USB-Port
Die USB-Schnittstelle ist eine Standard4 Kern Bschnittstelle, die an UC9210B und PC angeschlossen werden kann, und das Instrument kann gesteuert werden, indem man Software überwacht.
USB-Verbindungskabel
Die Länge des USB-Kabels kann 5 M. nicht übersteigen. Andernfalls nur eine aus dritter Quelle USB-Zusatzergänzung benutzt werden kann. Im Allgemeinen kann die maximale Auszugslänge 50 M. erreichen.

Das Gewicht von

Weniger als 2 Kilogramm

Das Arbeitsprinzip des Fehlermeters

Optische Nachrichtenübertragung wird die Kernenergie der Kommunikationstechnologie wegen seiner Vorteile des niedrigen Übertragungsverlusts, der großen Informationskapazität und der schnellen Übertragungsrate, und optische Module werden mehr und mehr allgemein verwendet. Mit der Beschleunigung der Übertragungsrate, tritt Bit-Fehler im Hochgeschwindigkeitssystem der optischen Nachrichtenübertragung wegen der Verminderung, der Streuung und anderer Probleme auf, also ist es sehr wichtig, die Bit-Fehler-Rate des optischen Moduls genau und effektiv zu messen. So wie tut ein Bit-Fehler-Meter Arbeit?

Prinzip der Fehlerprüfung

Der Gegenstand der Fehlerprüfung ist im Allgemeinen das exponentiale Wortkraftübertragungssystem, das als der Kanal des Getriebes der numerischen Information verstanden werden kann. Das grundlegende Santendiagramm der Prüfungsstruktur des Fehlers wird gebildet, indem man den Codegenerator mit dem Inputende des geprüften Gegenstandes und dem Ertragende des geprüften Gegenstandes mit dem Fehlerdetektor anschließt.
