Produktdetails:
|
Datenratenstrecke (Gbps): | 0.155~11.3 | Uhranstiegszeit (OC-192) (20%~80%) (ps): | 22.2~33.1 |
---|---|---|---|
Uhrabfallzeit (OC-192) (80%~20%) (ps): | 23.9~33.7 | Interner Verlust (Millivolt) des Signals ermitteln (LOS) (): | 5 (Empfindlichkeit) ~128 (Überlastung) |
Betriebstemperatur (℃): | -40~85 | ||
Hervorheben: | CDR Taktrückgewinnungs-Modul,Vollweg-10Gbps Taktrückgewinnungs-Modul |

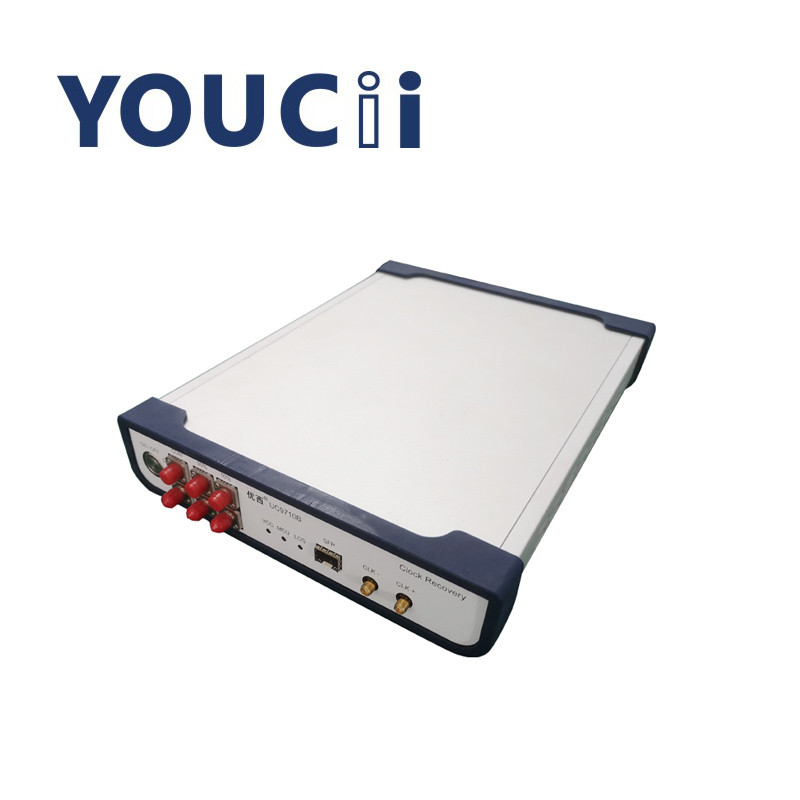

UC9710B anpassungsfähige Rate des Vollweg-10Gbps CDR Taktrückgewinnungs-Moduls
CDR UC9710 (Taktrückgewinnungs-Modul) ist hauptsächlich gewohnt, Taktrückgewinnungs-Signal in der Testumwelt zur Verfügung zu stellen, ohne Uhr auszulösen, um den Abtastoszillographen zu benutzen, um das optische Augendiagramm des Gerätes zu prüfen. Die typische Anwendung ist die Prüfung der optischen Netzwerkausrüstung oder des BOB-Produktes in PON-Anwendung. Weil das photometrische Gerät selbst keinen Frequenztaktausgang hat, ist es notwendig, das Taktsignal wieder herzustellen, den Abtastoszillographen auszulösen, wenn man das optische Augendiagramm prüft.
CDR UC9710 hat einen optischen Hafen SFPs, der für SFP einkapselte herkömmliches SFP, SFP+, OLT SFP und andere optische Module passend ist. Er benötigt nur die Empfängerseite des optischen Moduls, um das optische Signal in das elektrische Signal umzuwandeln, und die Uhr des elektrischen Signals dann zu extrahieren und auszugeben. Taktsignal wird hauptsächlich für das Triggersignal des Oszilloskops benutzt. Dieses Gerät passt sich der Rate an und erfordert nicht Software-Konfiguration.
Spezifikation
Nein. | Spezifikationen | Maximum. | Min. | Einheit. |
1 | Datenratenstrecke | 11,3 | 0,155 | Gbps |
2 | Wellenlängenbereich | 1600 | 800 | Nanometer |
3 | Optisch geben Sie die Strecke ein (bestimmt durch Modulempfindlichkeit) | +3 | -15 | dBm |
4 | Ertrag stellte elektrische Uhrstrecke wieder her | 5.65 / 2,825 | 0.0775/0.03875 | Gigahertz |
5 | Elektrischer Uhrumfang des Ertrages | 600 (typischer Wert) | mVpp | |
6 | Uhranstiegszeit (OC-192) (20%~80%) | 33,1 | 22,2 | ps |
7 | Uhrabfallzeit (OC-192) (80%~20%) | 33,7 | 23,9 | ps |
8 | Ertrag-Bammel (10.3125Gbps) | 1 (typischer Wert) | ps | |
9 | Taktfrequenz (10.3125Gbpsrate, geteilt by2/4) | 5.156 / 2,578 | 5.156 / 2,578 | Gigahertz |
10 | Interner Verlust des Signals ermitteln (LOS) | 128 (Überlastung) | 5 (Empfindlichkeit) | Millivolt |
11 | Stromversorgungsspannung (Eingangsspannung der externen Stromversorgung) | 5,5 | 4 | V |
12 | Betriebstemperatur | 85 | -40 | ℃ |
Wenn Abtastoszillograph optisches Augendiagramm und Wellenform prüft, muss er durch die gleiche Quelle wie das gemessene Signal ausgelöst werden. Modul CDR (Taktrückgewinnung) wird hauptsächlich in der Testumwelt benutzt, die Abtastoszillographen erfordert, optische Augenkarte zu prüfen, aber nicht Triggeruhr liefert. Typische Anwendung ist der Test der optischen Netzwerkausrüstung oder für BOB-Produkte in PON-Anwendung, weil die gemessene optische Ausrüstung selbst keinen Frequenztaktausgang hat. Das Taktsignal muss wieder hergestellt werden, um den Abtastoszillographen auszulösen, wenn es das optische Augendiagramm prüft.
Dieser CDR wird mit einem optischen Hafen SFPs ausgerüstet, der an herkömmliche SFP, SFP+, OLT SFP und andere optische Module angeschlossen werden, die kann in SFP eingekapselt werden. Nur die Empfängerseite des optischen Moduls ist erforderlich, das für die Umwandlung von optischen Signalen in elektrische Signale verantwortlich ist, und dann die Instrumentauszüge und gibt die Uhr von elektrischen Signalen aus. Die Taktsignale werden hauptsächlich für Triggersignale des Oszilloskops benutzt.
