Prüfvorrichtung BERT With High Cost Performance des Bit-Fehler-100G/400G
Ein Überblick über

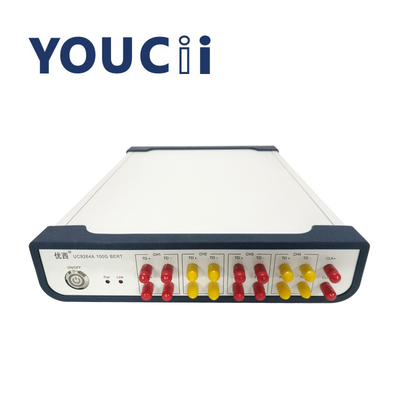

UC9264A ist eine Bit-Fehler-Prüfvorrichtung des Produktes 100G. Es kann in der Entwicklung und in der Produktionsprüfung von optischen Geräten, von Hochgeschwindigkeitskabeln, von optischen Modulen und von Kommunikationssystemen verwendet werden. Stützt die mehrfache Rate, die von 9.953Gbps zu 14.5Gbps und 25-29Gbps reicht.
Anwendung
treffen auf alle Arten helles Modul (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) und Prüfungssubsystem des Fehlers zu
ist für alle Arten aktives, passives Kabel, aktiver Faserbrustbeertest passend
tritt als eine Signalquelle für ein 10G, Plattform des Tests 100G auf
Eigenschaften
stützt die Rate, die von 9.953Gbps zu 14.5Gbps reichen, und 25 bis zu 29Gbps
integriert vier programmierbare Codegeneratoren und vier Bit-Fehler-Detektoren.
interne integrierte Taktflachbaugruppe;
Taktrückgewinnungseinheit des Bit-Fehler-Detektors integrierte;
Spezifikationen
| Modell |
MINUTE |
Modell |
maximal |
Einheit |
Anmerkung |
| Allgemeine Parameter |
| Stromversorgungsspannung |
100 |
220 |
240 |
V |
Wechselstrom (Wechselstrom), 50-60HZ |
| Leistungsaufnahme |
20 |
W |
|
| Betriebstemperatur |
0 |
|
55 |
℃ |
|
| GRÖSSE |
235 x 55 x 320 |
Millimeter |
|
| Bit-Fehler-Detektor (ED) |
| Eingangspegelstrecke |
100 |
— |
1200 |
mVppd |
Differenzialer Input, Wechselstrom-Koppelung |
| Eingabegeschwindigkeitsstrecke |
9,953 |
— |
29 |
Gbps |
|
| |
100 |
Ohm |
Unterschied |
| Verbindungsstück-Art |
SMA |
|
Unterschied, das Vorderteil |
| Gestützte Codearten |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, bis 20 bits/Ch, verbraucherbestimmt |
Rate 9.953~14.5Gbps |
| PRBS 2n-1, n=9, 15, 31 |
Rate 25~29Gbps |
| Programmierbarer Codegenerator (PPG) |
| Ausgangspegelstrecke |
200 |
— |
1100 |
mVppd |
Differenziale, wechselnde Koppelung |
| Ausgabegeschwindigkeitsstrecke |
9,953 |
— |
29 |
Gbps |
9.953~14.5/25~29Gbps |
| Ausgangsimpedanz |
100 |
Ohm |
Das Differenzial |
Wechselstrom-Stromversorgungs-Anforderungen
Das Instrument stimmt mit Regelungen der Überspannungsklasse II überein. Die Funktionierenspannung ist 100 ~240V-Wechselspannung, Frequenzbereich 48-66Hz, Funktionierenspannung 115V, wann der maximale Verbrauchsstrom 230mA ist; Funktionierenspannung 230V, höchst
Der maximale Verbrauchsstrom ist 120mA.
Das Netzanschlusskabel
Entsprechend internationalen Sicherheitsnormen wird das Instrument mit einem Netzanschlusskabel mit 3 Kernen ausgerüstet, das nationalen Standards entspricht. Schließen Sie nur den Netzanschlusskabel Stecker in eine Steckdose mit Grundschutz an.
Leistungsmesser
Der Leistungsmesser leuchtet, wenn das Instrument an angetrieben wird.
Kommunikationsschnittstellen-Beschreibung
Es gibt zwei DFV-Anschlüsse auf der Rückplatte des Instrumentes, nämlich USB-Schnittstelle und Schnittstelle RS232.
Die USB-Schnittstelle
USB-Schnittstelle ist eine Standard4 Kern Bschnittstelle, die an das Instrument und den PC angeschlossen werden kann, und das Instrument kann gesteuert werden, indem man Software überwacht.
