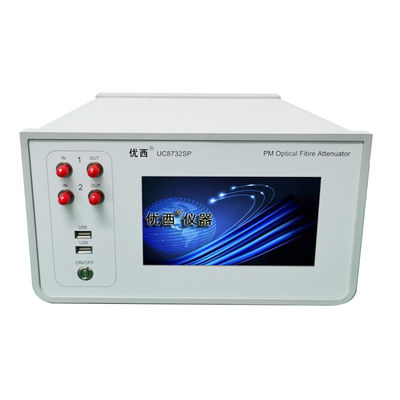

Optischer Dämpfer zur Bewahrung der Polarisierung mit zwei Kanälen Dämpferbereich 0 ~ 45 dB
Spezifikation
| Modell # |
UC8732SP |
| Leistungsumfang des Dämpfers |
0 bis 45 dB |
| Betriebswellenlänge |
1550 ± 5 nm |
| Einsetzungsverlust |
≤1,8 dB |
| Art der Faser |
8/125 um PMF |
| Typ des Steckers |
FC/APC-Anschluss |
| Verringerungsgenauigkeit |
≤ ± 0,1 dB (0 ~ 25 dB)
Bei der Leistungskontrolle ≤ ± 0,02 dB
|
| Wiederholbarkeit |
≤ ± 0,02 dB |
| Durchschnittszeit des Monitor-PM |
1 bis 1000 ms |
| Zeit der Abrechnung |
100 ms |
| Schleunigungsschnelligkeit |
0.1 ~ 50 dB/s |
| Rückkehrverlust |
> 50 dB |
| Maximale sichere Eingangsleistung |
+20 dBm |
| Touchscreen-Größe |
7" |
| Kommunikationsoberfläche |
RS232, USB, RJ45 |
| Umkalibrierungszeit |
2 Jahre |
| Betriebstemperatur |
0 ̊ +40°C |
| Speichertemperatur |
-30 ̊+80°C |
| Macht |
100 bis 240 V |
| Abmessungen |
280 mm W, 140 mm H, 320 mm D |
| Gewicht |
40,0 kg |
Anwendungen
Prüfung des aktiven optischen Moduls/Geräts:
Bei der Mehrkanalfehlermessung des optischen Transceivermoduls wird eine parallele Datenmessung realisiert.
Bei der Empfindlichkeitsmessung des optischen Empfangsmoduls wird die parallele schnelle und genaue optische Leistung eingegeben.
100 ms optische Leistungssteuerung Stabilisierungszeit, verbessern die Testeffizienz erheblich.
Prüfung zur Integration des optischen Kommunikationsnetzes:
Bei der Integration eines optischen Kommunikationsnetzes ist die Übertragungsleistung und die Netzmanagementfunktion zu prüfen.
Eigenschaften
Die optische Dämpfung und die optische Leistung können schnell und genau eingestellt werden, und die Stabilisierungszeit der optischen Leistungssteuerung beträgt weniger als 100 ms.
Mehrkanal-Dämpfer wird gleichzeitig eingestellt, mehrere Ports werden gleichzeitig gemessen, was eine große Zeitersparnis bedeutet;
Ein eingebautes optisches Hochpräzisions-Leistungsmessgerät gewährleistet die Stabilität und Genauigkeit der Leistungsüberwachung.
Einfache Bedienung, intuitive grafische Benutzeroberfläche, gleichzeitige Multi-Channel-Vorschau der Daten, Teststatus auf einen Blick;
Basierend auf der Windows-Systemplattform, einfach zu bedienen und zu bedienen.
Funktion des optischen Dämpfers:
1- Passen Sie die Signalgröße in der Schaltung an.
2, in der Messschaltung des Vergleichsverfahrens kann er verwendet werden, um den Dämpfungswert des Messnetzes direkt abzulesen.
3, verbessern die Impedanzmatching, wenn einige Schaltungen eine relativ stabile Lastimpedanz erfordern, können Sie einen Dämpfer zwischen der Schaltung und der tatsächlichen Lastimpedanz einfügen,kann die Impedanzänderung puffern.
