Produktbeschreibung:
Das optische Leistungspegelmessgerät ist ein unverzichtbares Werkzeug zur präzisen Messung und Analyse optischer Signale in Glasfasernetzen. Dieses Gerät wurde für herausragende Leistung entwickelt und wird besonders für seine überlegenen Rückflussdämpfungsmessfähigkeiten geschätzt, mit einer Rückflussdämpfung von über 40 dB. Dieser hohe Grad an Rückflussdämpfung gewährleistet minimale Signalreflexionen, was für die Aufrechterhaltung der Integrität und Effizienz von Glasfaserkommunikationssystemen von entscheidender Bedeutung ist. Mit seiner Fähigkeit, die Rückflussdämpfung genau zu messen, hilft das optische Leistungspegelmessgerät Technikern und Ingenieuren, Netzwerkprobleme effektiv zu diagnostizieren und zu beheben, um eine optimale Systemleistung zu gewährleisten.
Eines der herausragenden Merkmale dieses optischen Leistungspegelmessgeräts ist seine außergewöhnliche Linearität bei der Leistungsmessung. Das Gerät weist eine Linearität von ≤ ± 0,06 dB über den Wellenlängenbereich von 1200 nm bis 1610 nm und Leistungspegel von +5 dBm bis -50 dBm auf. Diese bemerkenswerte Präzision ermöglicht es den Benutzern, sich auf konsistente und genaue Messwerte zu verlassen, was für Anwendungen, die eine hohe Messgenauigkeit erfordern, unerlässlich ist. Ob Sie an Standard-Singlemode- (SM) oder Multimode- (MM) Fasern mit Kerngrößen von bis zu 62,5 Mikrometern arbeiten, dieses Leistungspegelmessgerät ist perfekt für diese Anwendungen geeignet.
| Modell-Nr. |
U8201M |
U8202M |
U8201MH |
U8202MH |
| Anzahl der Kanäle |
1 |
2 |
1 |
2 |
| Leistungsbereich |
+9 ~ -66dBm |
+25 ~ -50dBm |
| Wellenlängenbereich |
850 ~ 1700 nm |
|
Leistungsabtastzeit (Rate)
|
1ms(1KHz) |
| Kalibrierungswellenlänge |
850/980/1310/1490/1550/1610 nm |
| Anwendungsfaser-Typ |
Standard SM und MM bis 62,5 um Kerngröße |
|
Absolut
Unsicherheit (Genauigkeit) unter Referenzbedingungen
|
± 4% (1200 nm ~ 1610 nm, +5~ -50dBm) |
± 4% (1200 nm ~ 1610 nm, +20~ -35dBm) |
|
Relativ
Unsicherheit (Genauigkeit) unter Referenzbedingungen
|
＜ 0,02 dB Typisch |
| Linearität (Leistung) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, +5~ -50dBm) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, +20~ -35dBm) |
| Rückflussdämpfung |
＞ 40 dB |
| Kommunikationsschnittstelle |
RS232 |
| Abtastdatenspeicherung |
Unterstützt kontinuierliche Datenerfassung und -speicherung für bis zu 2 Stunden online, mit Leistungskurven-Plotting |
| Stromversorgung |
DC5V3A, Ausgestattet mit einem 100~240V AC-Netzteil |
| Betriebstemperatur |
0 ～ +40℃ |
| Lagertemperatur |
-30 ～ +80℃ |
| Nachkalibrierungszeitraum |
2 Jahre |
| Abmessungen |
100 mm B, 30 mm H, 165 mm T |
| Gewicht |
1,0 kg |
Anwendungen:

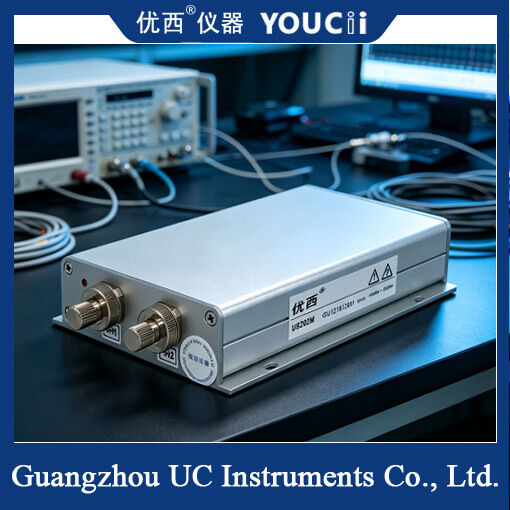

Das YOUCii U8202M Dual-Channel optische Leistungspegelmessgerät-Modul ist ein fortschrittliches und zuverlässiges Instrument, das entwickelt wurde, um die Bedürfnisse von Fachleuten in den Bereichen Glasfaserkommunikation und -prüfung zu erfüllen. Mit einer kompakten Größe von 100 mm Breite, 30 mm Höhe und 165 mm Tiefe und einem Gewicht von nur 1,0 kg ist dieses Gerät sehr portabel und praktisch für den Einsatz im Feld und im Labor. Sein breiter Wellenlängenbereich von 850 bis 1700 nm macht es vielseitig für verschiedene optische Netzwerke und Systeme.
Dieses optische Leistungspegelmessgerät ist ideal für Anlässe, bei denen eine präzise und schnelle Messung der optischen Leistung entscheidend ist. Dank seiner Leistungsabtastzeit (Rate) von 1 ms bei 1 KHz gewährleistet das YOUCii U8202M eine Echtzeitüberwachung und genaue Datenerfassung, was bei der Installation, Wartung und Fehlerbehebung von Glasfaserkabeln unerlässlich ist. Seine Dual-Channel-Fähigkeit ermöglicht gleichzeitige Messungen, was die Effizienz erhöht und Zeit in komplexen Netzwerkszenarien spart.
