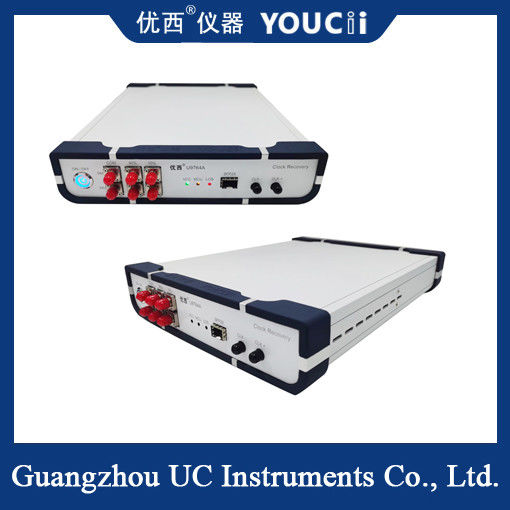

Die 100Gbps-Multi-Division-CDR liefert ein Clock Recovery Signal

Die 100Gbps-Multi-Division-CDR liefert ein Clock Recovery Signal

Technische Indikatoren
Datenrate: Unterstützt eine Clock-Recovery von 25 bis 28 Gbps und deckt die Mehrkanal-Testanforderungen von 100 Gbps ab.

Schnittstellentyp: Der SFP28-Optikanschluss wird übernommen, kompatibel mit Single-Mode-/Multi-Mode-Optikfasern und kompatibel mit Steckverbänden wie FC-PC.

Empfindlichkeit: Die OMA-Empfindlichkeit beträgt weniger als -8 DBM (Multimode) und -13 DBM (Single-Mode), was einen stabilen Betrieb bei geringer optischer Leistung gewährleistet.

Clock jitter: Der Ausgangsclock jitter beträgt weniger als 200fs (z. B. bei 53,125GBd), was die Genauigkeit der Hochgeschwindigkeitssignalprüfung gewährleistet.

Frequenzteilungsverhältnis: Unterstützt Frequenzteilungsverhältnisse wie 1/2, 1/4, 1/8, 1/16, 1/32 und lässt sich flexibel an verschiedene Testszenarien anpassen.

Anwendungsszenarien
Prüfung der Geräte für optische Netze:Es wird für die Forschung, Entwicklung und Produktionsprüfung von 100G/400G-Optischen Modulen und TOSA/ROSA-Komponenten zur Überprüfung der Signalintegrität und der Qualität von Augendiagrammen verwendet.

Hochgeschwindigkeitsseriebus-Tests: Unterstützt die Clock-Recovery für Schnittstellen wie PCIe und SATA, um die Synchronisierung der Datenübertragung sicherzustellen.

Übertragungsversuch über weite Strecken: Bei der Übertragungsprüfung mit optischen Fasern auf einer Entfernung von fünf bis zehn KilometernLösung des Problems der Jitter-Akkumulation, verursacht durch verschiedene Quellen der Bit-Fehler-Meter-Uhr und optische Signale.

Mehrkanaloptische Gerätetests: Durch die Doppelkanal- oder Mehrkanal-Uhrwiederherstellung wird eine parallele Prüfung mehrerer optischer Signale zur Steigerung der Effizienz erreicht.
