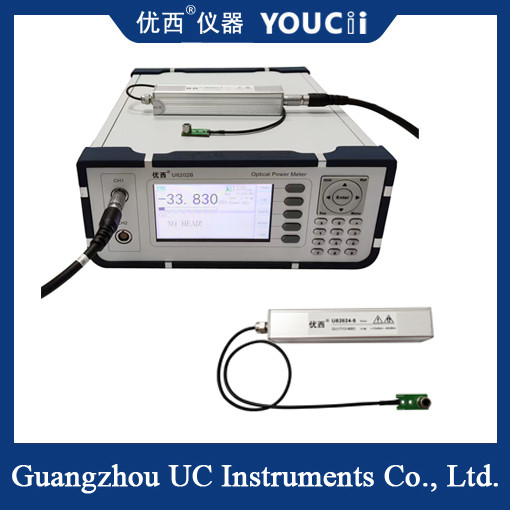

Ultradünne PD Externe Optische Leistungsmesssonde +10 ~ -45 dBm Φ2 mm

Modell-Nr.

U82024

Sensorelement

InGaAs

PD-Größe

φ2 mm

Wellenlängenbereich

900 ~ 1700 nm

Kalibrierungswellenlänge

1310 / 1550 / 1650 nm Segmentierte Kalibrierung

Leistungsbereich

+10 ~ - 45 dBm

Leistungsabtastperiode(Rate)

1 ms(1 kHz)

Anwendungsfasertyp

Standard SM und MM bis zu 62,5 um Kerngröße

Absolute

Unsicherheit (Genauigkeit) unter Referenzbedingungen

± 4 % (1200 nm ~ 16mm B, 0 nm)

Relative

Unsicherheit (Genauigkeit) unter Referenzbedingungen

＜ 0,02 dB typisch

Linearität (Leistung)

≤ ± 0,06 dB (1200 nm ~ 16mm B, 0 nm, 0 ~ -40 dBm)

Rückflussdämpfung

＞ 40 dB

Optischer Eingang Schnittstelle

Blanker Faserereingang Abmessungen der Sondenvorderseite

5,0 mm B x 2,5 mm H x 20,0 mm T

C

ommunication-SchnittstelleRS232

/ USB Betriebstemperatur

0

～+80 ℃Rekalibrierungszeitraum

-30

～+80 ℃Rekalibrierungszeitraum

2

JahrAbmessungen

5

mm B,  2,5mm H,  20mm T Gewicht

0

.5 kgDas Zweikanal-Optische-Leistungsmessgerät, gepaart mit einer externen ultradünnen PD-Sonde, ist aufgrund seiner hohen Präzision, Flexibilität und Multi-Szenario-Anwendbarkeit zu einem wichtigen Testwerkzeug in den Bereichen optische Kommunikation, Optoelektronik und Lasertechnologie geworden.
