Produktdetails:
|
Gesamtdimension: | 235 x 85 x 320 | Gehäusetemperatur: | 5 bis 45°C |
---|---|---|---|
Dimension: | 1U | Kanäle: | 4 |
Individualisiert: | Erhältlich | maximale Ausgangsspannung: | 5 V |
Speichertemperatur: | -20 ̊+70 °C | ||
Hervorheben: | Präzisionsfehlermesser,Hochstabilitätsfehlermesser,100G-Mehrfachfehlermesser |

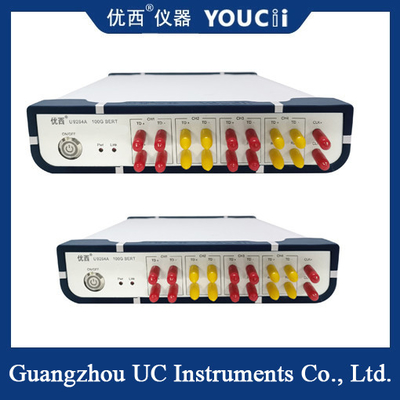

4 Kanal 100G Mehrfachfehlermesser mit hoher Stabilität und Präzision
Mehrkanal- und Mehrratenunterstützung:
Das Gerät verfügt über vier unabhängige Prüfkanäle und kann gleichzeitig vier unabhängige Fehlerprüfungen durchführen.
Unterstützt eine Vielzahl von Geschwindigkeitsprüfungen, z. B. 10G, 25G, 28G usw., um die Testanforderungen verschiedener Geschwindigkeitsgeräte zu erfüllen.
Hohe Genauigkeit und Stabilität:
Die Messgeräte haben in der Regel eine hohe Präzision und Stabilität, um die Genauigkeit und Zuverlässigkeit der Testergebnisse zu gewährleisten.
Ausgestattet mit fortschrittlichen Testalgorithmen und Schaltkreisen zur Verbesserung der Genauigkeit und Effizienz der Fehlererkennung.
Es gibt mehrere Codiertypen:
Unterstützung von PRBS (pseudo-zufällige binäre Sequenz) und anderen Arten von Code-Tests.
Bietet benutzerdefinierte Codierungsmöglichkeiten für verschiedene Testszenarien und Bedürfnisse.
Integriertes Design:
Der Code-Generator, Fehlerdetektor, Uhrquelle und andere Funktionen sind integriert.
Ausgestattet mit einem Touch-Display und einer komfortablen Bedienoberfläche, vereinfacht den Prüfvorgang und verbessert die Prüfwirksamkeit.
Leistungsstarke Analysen:
Der Fehlercode kann analysiert werden, wie z. B. die Verteilung des Fehlercodes und der Typ des Fehlercodes.
Bereitstellung einer visuellen Darstellung der Testergebnisse, wie z. B. Augenkarte, um die Leistung digitaler Kommunikationssysteme weiter zu optimieren.
SVerstärkung
Argumentation | Min. | Modell | Maximal | Einheit | Anmerkung |
Allgemeiner Parameter | |||||
Versorgungsspannung | 100 | 220 | 240 | V | Wechselstrom, 50-60 Hz |
Leistungsausfall | 20 | W | |||
Betriebstemperaturbereich | 0 | 55 | °C | ||
Gesamtgröße | 235 x 85 x 320 | mm | |||
Codefehlerdetektor (ED) | |||||
Eingangsspektrum | 100 | - Ich weiß. | 1200 | mVppd | Differentialinput, Wechselstromkopplung |
Inputrate-Bereich | 9.953 | - Ich weiß. | 28.05 | Gbit/s | |
Anschlusshafen | SFP28,SFP+ | Unterschied, Vorderseite | |||
Unterstützte Codearten |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, bis zu 40 Bit/Ch, benutzerdefiniert |
Geschwindigkeit von 9,953 bis 14,025 Gbps | |||
PRBS 2n-1, n=9, 15, 31 | Geschwindigkeit 25~28,05 Gbps |
Anwendungsszenario
Der 4-Kanal 100-G-Mehrfachfehlermesser wird in den Bereichen Kommunikationssystem, Glasfaserübertragung, Datenkommunikation und digitale Signalverarbeitung weit verbreitet.Es kann verwendet werden, um:
Prüfung der Leistung und Stabilität von optischen Transceivermodulen wie CFP2, CFP4, QSFP28 und anderen Hochgeschwindigkeits-optischen Transceivermodulen.
Erkennung der Bitfehlerrate von photoelektrischen Geräten wie TOSA und ROSA.
Bewertung digitaler Systeme: Wird zur Bewertung der Leistung von Hochgeschwindigkeits-Integrierten Schaltungen, Leiterplatten, elektronischen Modulen, Teilsystemen und ganzen Systemen verwendet.
Hochgeschwindigkeits-Backplane-Design: Wird zur Prüfung der Signalintegrität und der Bitfehlerrate in Serienbus- und Hochgeschwindigkeits-Backplane-Designs verwendet.
Netzwerkinstallation und Fehlerbehebung: Zur Ermittlung und Behebung von Fehlercodes während der Installation und Fehlerbehebung eines optischen Übertragungsnetzes.
