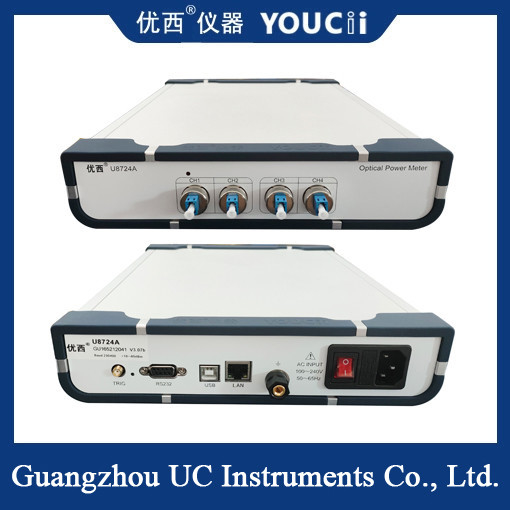

Vierkanal-LC-Port-Schnellscanning-Optisches Leistungsmessgerät +10~-65dBm
Das Funktionsprinzip des Vierkanal-Schnellscanning-Optischen Leistungsmessgeräts besteht darin, optische Signale durch Streuung und Absorption in elektrische Signale umzuwandeln. Konkret wandelt der Detektor das Lichtsignal in ein elektrisches Signal um und verwendet dann die Schaltung, um das Signal zu messen und zu verstärken, selbst wenn das schwache Signal genau gemessen und die Erfolgsrate oder Energie umgewandelt werden kann.
Technische Merkmale
Mehrkanalmessung: Das Vierkanaldesign ermöglicht die gleichzeitige Messung mehrerer optischer Signale, wodurch die Messeffizienz verbessert wird.
Schnellscanning: Mit der Schnellscanning-Funktion kann die Änderung des optischen Signals schnell erfasst werden, was für dynamische Messszenarien geeignet ist.
Hohe Präzision: Verwendung eines hochpräzisen Detektors und einer Messschaltung, um die Genauigkeit der Messergebnisse zu gewährleisten.
Breiter Wellenlängenbereich: Unterstützt eine Vielzahl von Wellenlängen der Lichtsignalmessung, um unterschiedlichen Anwendungsanforderungen gerecht zu werden.
Spezifikation
| Modell-Nr. |
U8724A |
U8724H |
U8724C |
| Sensorelement |
InGaAs |
| Wellenlängenbereich |
850 ~ 1700 nm |
| Kalibrierungswellenlänge |
850/980/1310/1490/1550/1610 nm |
1510~1625 nm
Kontinuierliche Kalibrierung
|
| Leistungsbereich |
+10 ~ -65dBm |
+25~-55dBm |
+5~-75dBm |
| Abtastperiode |
100us (10KHz) |
10 us (100KHz) |
| Anwendungsfasertyp |
Standard-SM und MM bis zu 62,5 um Kerngröße |
| Unsicherheit (Genauigkeit) |
± 4% (1200 nm ~ 1610 nm) |
| Relative Unsicherheit (Genauigkeit) |
＜ 0,02 dB Typisch |
| Linearität (Leistung) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) |
| Rückflussdämpfung |
＞40 dB |
| Kommunikationsschnittstelle |
RS232, USB, Steuerung per PC |
| Betriebstemperatur |
0 ～ +40℃ |
| Lagertemperatur |
-30 ～ +80℃ |
| Rekalibrierungszeitraum |
2 Jahre |
| Abmessungen |
235 mm B, 55 mm H, 320 mm T |
| Gewicht |
3,0 kg |
Anwendungsbereich
Optische Kommunikation: Wird verwendet, um die Ausgangsleistung, den Verlust und andere Parameter von optischen Kommunikationsgeräten zu messen, was sehr wichtig ist, um die Qualität und Stabilität der Kommunikation zu verbessern.
Glasfaser-Sensorik: Es wird häufig im Bereich der Glasfaser-Sensorik wie Temperatursensor, Drucksensor und Dehnungssensor verwendet und spiegelt die physikalische Größenänderung des gemessenen Objekts wider, indem der Biegungsgrad und die Biegungsrichtung der Glasfaser gemessen werden.
Biowissenschaften: Im Bereich der Zell- und Molekularmessungen in den Biowissenschaften, wie z. B. Proteinmessungen, kann ein Vierkanal-Optisches Leistungsmessgerät verwendet werden, um den Absorptionswert der Probe zu messen und so die Konzentration von Proteinen in der Probe zu berechnen.
Laserbearbeitung: Wird verwendet, um Laser und ihre Ausgangsleistung zu testen, um die Zuverlässigkeit und Sicherheit des Bearbeitungsprozesses zu bestimmen.
Forschungsbereiche: Wird zur Messung und Kalibrierung der Lichtintensität in optischen Experimenten und zur Analyse der photokatalytischen Leistung in der Forschung an Katalysatormaterialien verwendet.
