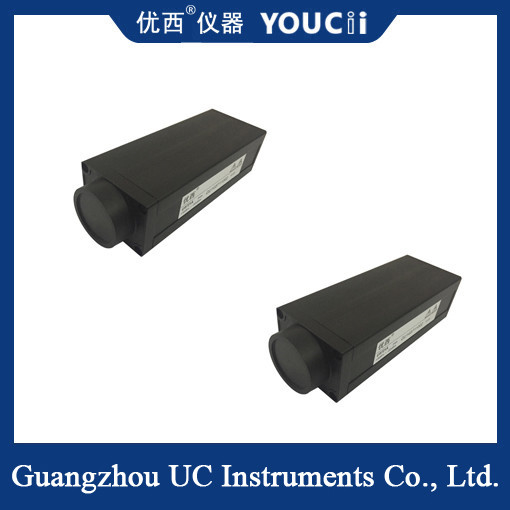

USB Wirtschaftlicher, schneller Scan-Optischer Leistungsmesser +5~-65dBm
USB-Schnittstelle:
Es wird über die USB-Schnittstelle mit dem Computer verbunden, um eine Echtzeit-Datenübertragung zu realisieren.
Unterstützt Plug & Play, vereinfacht den Verbindungs- und Nutzungsprozess.
Schneller Scan:
Mit der Hochgeschwindigkeits-Abtastfähigkeit können mehrere optische Leistungsmessungen in kurzer Zeit abgeschlossen werden.
Es eignet sich für optische Leistungsmessszenarien, die Echtzeitüberwachung und schnelle Reaktion erfordern.
Wirtschaftliches Design:
Das wirtschaftliche Design der Sonde reduziert die Kosten bei gleichzeitiger Beibehaltung einer guten Messleistung.
Geeignet für Benutzer mit begrenztem Budget, die dennoch hochpräzise optische Leistungsmessungen benötigen.
Hochpräzisionsmessung:
Hochpräzise optische Leistungsmessungen werden durch den Einsatz von Hochleistungs-Fotoelektrischen Wandlern erreicht.
Deckt einen breiten Mess- und Wellenlängenbereich ab, um unterschiedlichen Anwendungsanforderungen gerecht zu werden.
| Modell |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| Sensorelement |
InGaAs |
| Wellenlängenbereich |
850 ~ 1700 nm |
| Kalibrierungswellenlänge |
850 / 980 / 1310 / 1510~1640nm Kontinuierliche Kalibrierung |
| Leistungsbereich (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
| Leistungsabtastperiode (Rate) |
100 us (10 kHz) |
10 us (100 kHz) |
| Anwendungsfasertyp |
Standard SM und MM |
| Optische Eingangsschnittstelle |
Unterstützt Bare-Fiber-Verbindung oder FC/LC/SC-Adapter |
|
Absolut
Unsicherheit (Genauigkeit) unter Referenzbedingungen
|
± 4% (1200 nm ~ 1610 nm) |
|
Relativ
Unsicherheit (Genauigkeit) unter Referenzbedingungen
|
＜ 0,02 dB Typischer Wert |
| Linearität (Leistung) |
≤± 0,06 dB (1200 ~ 1610 nm, + 0 ~ -60 dBm) |
| Rückflussdämpfung |
＞ 40 dB |
| Kommunikationsschnittstelle |
USB |
+Trig |
+Trig +BNC |
+Trig |
| Kalibrierungszeitraum |
2 Jahre |
| Betriebstemperatur |
0 ~ +40℃ |
| Lagertemperatur |
-30 ~ +80℃ |
| Abmessungen |
52 mm H, 60 mm B, 150 mm T |
| Gewicht |
1,0 kg |
Anwendungsszenario
Glasfaserkommunikation:
Es wird zur Messung der optischen Leistung in Glasfaserkommunikationssystemen und zur Überwachung der Signalübertragungsqualität verwendet.
Es kann verwendet werden, um die Leistung von optischen Transceivern, optischen Verstärkern, optischen Dämpfungsgliedern und anderen Geräten zu testen.
Optischer Test:
Es wird verwendet, um die Leistung optischer Geräte in optischen Labors zu messen.
Es kann verwendet werden, um die Leistung von Lasern, Lichtdetektoren, optischen Kopplern und anderen Geräten zu testen.
Optische Netzwerküberwachung:
Es wird verwendet, um die Änderung der optischen Leistung in optischen Netzwerken in Echtzeit zu überwachen.
Potenzielle Netzwerkfehler können rechtzeitig erkannt und behoben werden, um einen stabilen Netzwerkbetrieb zu gewährleisten.
Andere Anwendungen:
Es kann für optische Leistungsmessungen in optischen Instrumenten, optischen Sensoren, optischen Messsystemen und anderen Bereichen verwendet werden.
Es eignet sich für optische Leistungsmessszenarien, die hohe Genauigkeit, schnelle Reaktion und Wirtschaftlichkeit erfordern.
