Produktdetails:
|
Fasermodell: | SMF/MMF | Verbindungsstück: | FC oder wie Sie wünschen |
---|---|---|---|
PD-Größe: | φ2/5/12 mm | Betriebstemperatur: | ℃ 0~ +40 |
Versorgungsspannung: | 100 bis 240 V | Sensor-Element: | InGaAs |
Erzeugnis: | Optischer Stromzähler | ||
Hervorheben: | 70dBm-Sonde für den externen optischen Leistungsmesser,PD Außenoptische Leistungsmessprobe |

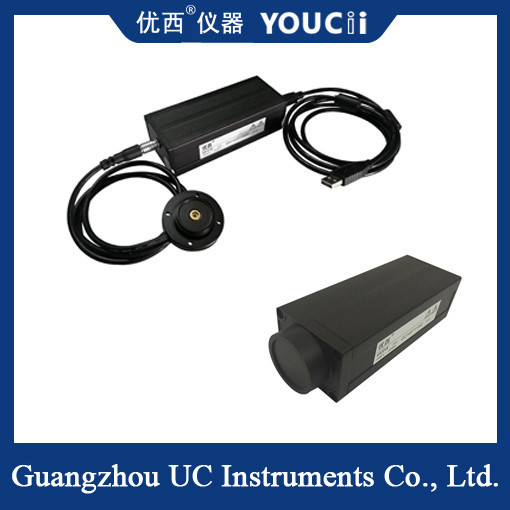

USB-Schnellen Scannen PD Außenoptischer Leistungsmesser Sonde +5~-70dBm
Funktionsmerkmale
USB-Schnittstellenanschluss:
Es ist über die USB-Schnittstelle mit dem Computer verbunden, um Echtzeit-Datenübertragung und -lesung zu realisieren.
Unterstützung der Plug-and-Play-Funktion, Vereinfachung des Anschluss- und Nutzungsvorgangs.
Funktion des schnellen Scans:
Mit der Fähigkeit zur Hochgeschwindigkeitsprobenahme können mehrere optische Leistungsmessungen in kurzer Zeit durchgeführt werden.
Es eignet sich für optische Leistungsmessungsszenarien, die Echtzeitüberwachung und schnelle Reaktion erfordern.
PD Außenbau:
Die Photodiode (PD) ist als Lichtdetektor extern, wodurch die Sonde flexibler ist, um sich an unterschiedliche Messumgebungen und -anforderungen anzupassen.
Die äußere Bauweise schützt die Photodiode auch vor Beschädigungen und verlängert so die Lebensdauer der Sonde.
Hochgenaue Messung:
Die Sonde verwendet ein leistungsstarkes fotoelektrisches Umwandlungseinheit, mit dem eine hochpräzise optische Leistungsmessung erfolgen kann.
Abdeckung einer breiten Palette von Messbereichen und Wellenlängen, um unterschiedliche Anforderungen an die Messung der optischen Leistung zu erfüllen.
Modell | Umit einem Durchmesser von | U8721B | U8721C | U8721D | U8721H |
Sensorelement | InGaAs | ||||
Wellenlängenbereich | 850 ~ 1700 nm | ||||
Kalibrierungswellenlänge | 850 / 980 / 1310 / 1510 ~ 1640nm Kontinuierliche Kalibrierung | ||||
Leistungsbereich (dBm) | + 5 ~ - 65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
Leistungsprobenzeitraum (Rate) |
100 us ((10KHz) | 10 us ((100KHz) | |||
Anwendungsfaserart | Standard SM und MM | ||||
optische Eingabeoberfläche | mit einer Breite von nicht mehr als 15 mm/LC/SC-Adapter | ||||
Absolute Unsicherheit (Genauigkeit) bei Bezugszustand |
± 4% (1200 nm bis 1610 nm) | ||||
Verwandte Unsicherheit (Genauigkeit) bei Bezugszustand |
< 0,02 dB Typischer Wert | ||||
Linearität (Leistung) | Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist die Angabe der in Absatz 1 genannten Anforderungen zu beachten. | ||||
Rückkehrverlust | > 40 dB | ||||
Kommunikationsoberfläche | USB-Stick | +Trig | +Trig +BNC | +Trig | |
Kalibrierzeit | 2 Jahre | ||||
Betriebstemperatur | 0 ~ +40°C | ||||
Speichertemperatur | -30 ~ +80°C | ||||
Abmessungen | 52 mm H, 60 mm W, 150 mm D | ||||
Gewicht | 10,0 kg |
USB-Schnellscanning PD-Sonden für die optische Leistungsmessung werden in folgenden Bereichen weit verbreitet:
Glasfaserkommunikation: zur Messung der optischen Leistung im Glasfaserkommunikationssystem, zur Überwachung der Signalübertragungsqualität,und den stabilen Betrieb des Kommunikationssystems gewährleisten.
Optische Prüfung: Im optischen Labor zur Messung der Leistung optischer Geräte wie Laser, optische Verstärker, optische Dämpfer usw.zur Bereitstellung von Datenunterstützung für Forschung und Entwicklung im Bereich Optik.
Überwachung des optischen Netzes: Es wird verwendet, um die Veränderungen der optischen Leistung im optischen Netzwerk in Echtzeit zu überwachen, mögliche Netzfehler rechtzeitig zu erkennen und zu beheben,und den stabilen Betrieb des Netzes gewährleisten.
Wissenschaftliche Forschung: Im Bereich der Optik, der Optoelektronik und anderer Forschung, zur Messung und Analyse der Veränderungen und Eigenschaften der optischen Leistung,Förderung des wissenschaftlichen Fortschritts und der technologischen Innovation in verwandten Bereichen.
