Produktdetails:
|
Verbindungs-Hafen: | Optischer Anschluss | Anzahl der Kanäle: | 12 |
---|---|---|---|
Typ: | Fehlercodeprüfvorrichtung | Speichertemperatur: | -20 ̊+70 °C |
Schnittstelle: | USB, LAN, GPIB | Gehäusetemperatur: | 5 bis 45°C |
Modell: | U9210F | ||
Hervorheben: | 12-Kanal-Optikfehlermesser,15G-Optische Fehlermesser,622M~15.0G Optischer Fehlermesser |

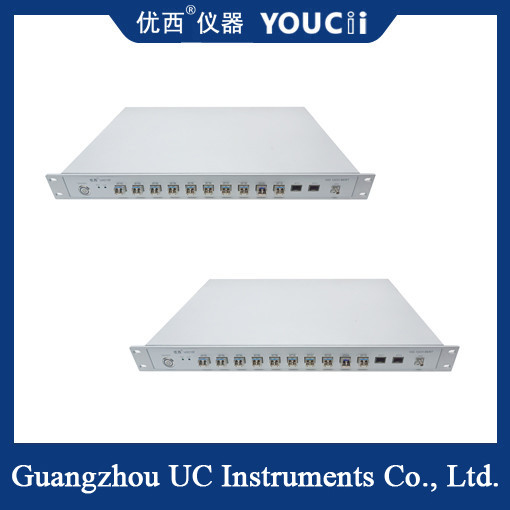

15G 12-Kanal-Fullrate-Optikfehlermesser 622M~15.0G BERT
Übersicht über die Funktionen
Hohe Geschwindigkeit: Datenraten bis 15 Gbps werden unterstützt, um die Testanforderungen moderner schneller optischer Kommunikationssysteme zu erfüllen.
Mehrkanal: Mit 12 optischen Portkanälen können alle Kanäle Eingabe und Ausgabe synchronisieren, Parallelfehler erkennen und die Testeffizienz verbessern.
Vollgeschwindigkeitsprüfung: Unterstützung des Fehlentests von niedriger Geschwindigkeit auf hohe Geschwindigkeit, der mehrere konventionelle Geschwindigkeitspunkte abdeckt und für das aktuelle konventionelle aktive Modul geeignet ist.
Hohe Präzision: Mit geringer Jitter-Uhrleistung und hochpräzisen Fehlererkennungsfunktionen zur Gewährleistung der Genauigkeit der Testergebnisse.
12 elektrische Kanäle (beachten Sie, dass dies ein Beispiel für einen elektrischen Anschluss ist und die Eigenschaften eines optischen Anschlusses ähnlich sind):Alle Kanäle synchronisieren Eingang und Ausgang, um eine unabhängige Fehlererkennung zu ermöglichen.
Kontinuierliche und periodische Bitfehlererkennung: Bietet eine umfassende Bitfehlererkennung.
Unterstützung einer Vielzahl von Code-Typen: wie PRBS7, PRBS23, PRBS31 usw., um unterschiedliche Testbedürfnisse zu erfüllen.
Niedrige Jitter-Uhrleistung: Sicherstellung der Stabilität des Prüfsignals.
Spezifikation
- Nein. Ich weiß nicht. | Argumentation | Min. | Modell | Maximal | Einheit |
1 | Datenquote | 0.614 | 0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 | 11.7 | Gbit/s |
2 | Anzahl der Kanäle | 12 (12 Kanalanschlüsse) | |||
3 | Code-Muster | Die in Absatz 1 genannten Bedingungen gelten nicht für die in Anhang I der Verordnung (EG) Nr. 1224/2009 vorgesehenen Maßnahmen. | |||
4 | Aufstiegs- und Abstiegszeit (20% bis 80%) | 18 | 23 | ps | |
5 | Umkehrung des Musters | Unterstützt Signalumkehrung an Sende- und Empfangsenden | |||
6 | Signal-Ausgangsamplitude (einfach) | 200 | 800 | 1000 | mV |
7 | Ausgangsdaten mit Jitter (RMS) | 1.5 ((10.3125G) | ps | ||
8 | Dateneingabe/Ausgabe-Schnittstelle | Differential, Wechselstromkopplung, Impedanz von 50 Ohm, SMA | |||
9 | Ausgang der Uhr | 100 | 156.25 | 156.25 | MHz |
10 | Empfindlichkeit des Dateneingangssignals (einfach) | 0.1 | Vpp | ||
11 | Daten-Ausgabe-Augenkarte-Schnittstellen | 50 | 52 | 54 | % |
12 | Betriebstemperatur | 10 | 25 | 50 | °C |
Vorsichtsmaßnahmen für die Anwendung
Anschluss und Einstellung: Bei Verwendung des Fehlerzählers sollte die optische Kommunikationsvorrichtung richtig an die Prüfung angeschlossen sein.und die entsprechenden Parameter gemäß den Prüfvorschriften festgelegt werden, wie Signalgeschwindigkeit, Codeart usw.
Überwachung und Analyse: Nach dem Anfahren des Fehlermessers sollten die Anzahl und Art der Fehlercodes genau überwacht und die Ursache der Fehlercodes durch die Analysefunktion ermittelt werden.
Anpassung und Optimierung: Durchführung der notwendigen Anpassungen und Optimierungen auf der Grundlage des Analyseergebnisses, z. B. Ersatz der optischen Module und Optimierung der Glasfaserverbindungen.
Wiederholte Prüfungen: Um die Wirkung der Anpassung zu überprüfen, können wiederholte Prüfungen mehrmals durchgeführt werden, um die Zuverlässigkeit der Testergebnisse sicherzustellen.
