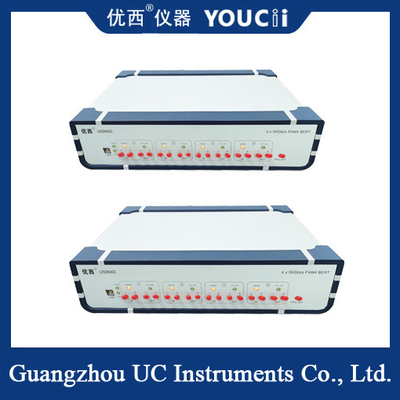

200G Fehlermesser schaltet leicht zwischen NRZ- und PAM4-Codentypen

200G-Fehlermessgerät wechselt einfach zwischen NRZ- und PAM4-Codetypen

PAM4 (Pulsamplitudenmodulation mit vier Pegeln) ist als aufkommender Hochgeschwindigkeits-Serienbus-Codierungsmodus in fast allen Standards über 50 Gbit/s vorhanden. Der 200G PAM4-Fehlertester ist für PAM4-Signaltests mit 200G-Raten konzipiert und bietet hohe Leistung, hohe Präzision und hohe Flexibilität.

Hauptfunktion
Codeumschaltung: Das 200G PAM4-Fehlermessgerät kann einfach zwischen NRZ (Non-Return-to-Zero-Code) und PAM4-Code wechseln, ohne zusätzliches Zubehör, um eine Vielzahl von Testanforderungen zu erfüllen.

Signalanpassung: Es verfügt über die Funktionen der Ausgangsamplitudenanpassung und der proportionalen Anpassung des PAM4-Signalpegels, wodurch Signalparameter flexibel an die Testanforderungen angepasst werden können.

Fehlererkennung: Es kann digitale Signale senden und die gesendeten Signale überwachen, die Anzahl und Art der Fehlercodes genau aufzeichnen und detaillierte Fehlerstatistiken liefern.

Erweiterte Analyse: Unterstützung für vertikales und horizontales Augenscanning sowie SNR- (Signal-Rausch-Verhältnis) und Balkendiagrammanalyse, die eine leistungsstarke Unterstützung für die eingehende Analyse der Signalqualität bietet.

Technische Spezifikation
Datenrate: PAM4-Signaltests bis zu 200G werden unterstützt, einige Modelle unterstützen möglicherweise höhere Raten.

Anzahl der Kanäle: Verfügt in der Regel über mehrere Kanäle, unterstützt das gleichzeitige Testen mehrerer Signale und verbessert die Testeffizienz.

Ausgangsamplitude: Der Ausgangsamplitudenbereich liegt in der Regel zwischen 250 mV und 1000 mV, was je nach Testanforderungen angepasst werden kann.

Pre-Weighting und Jitter: Unterstützt die Pre-Weighting-Funktion und die Anpassung von Parametern wie Random Jitter, um die reale Kommunikationsumgebung zu simulieren.

Codierung und Decodierung: PAM4-Codierung und entsprechende Decodierungsfunktionen werden unterstützt, während KR4- und erweiterte KP4-FEC-Codierung (Forward Error Correction) unterstützt werden können.
