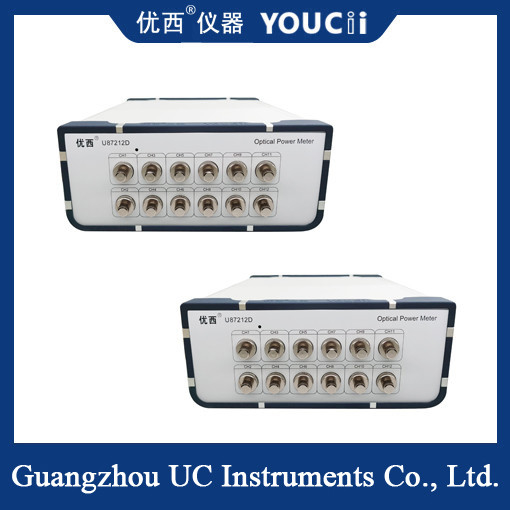

12 Kanal-Schnellscanning-Optische Leistungsmesser +5~-75 dBm 100K Probenahmen
Der 12-Kanal-Schnellscanning-optische Leistungsmesser wird hauptsächlich für die Installation von optischen Netzwerken, die technische Annahme und Wartung verwendet.Es kann Informationen wie Steckerverlust von MPO-Kabeln mit einem Klick testen, und integriert Datenspeicher-, Schwellenanalyse- und Datenexportfunktionen. Das Gerät funktioniert gut in MPO-Raumtests, Produktionslinie-Verifizierung, Polaritätsbeurteilung und anderen Feldanwendungen,und die Testeffizienz ist deutlich höher als bei herkömmlichen Instrumenten.
Technische Merkmale
Multi-Channel-Design: 12-Kanal-Design, 24 Kanäle können entsprechend den Anforderungen angepasst werden, um eine Vielzahl von Testszenarien zu erfüllen.
Schnelle Scan: Die Scangeschwindigkeit beträgt weniger als 0,2 Sekunden pro Kanal, was die Effizienz des Tests erheblich verbessert.
Hochpräzisionsmessung: Einfügungsverlustgenauigkeit von ± 0,1 dB, Auflösung von 0,01 dB, um die Genauigkeit der Testergebnisse zu gewährleisten.
Breiter Wellenlängenbereich: Der Wellenlängenbereich umfasst 850~1700nm, geeignet für eine Vielzahl von Glasfaserkommunikationssystemen.
Datenspeicherung und -analyse: Die eingebaute Datenspeicherfunktion unterstützt den Datenexport und erleichtert die anschließende Analyse und Verarbeitung.
Systemkommunikationsschnittstelle: USB-Schnittstelle zur Erleichterung der Verbindung mit Computern und anderen Geräten zur Datenübertragung und Fernsteuerung.
Universelles Schnittstellendesign: Die Schnittstellenarten umfassen SM, MM MPO/PC 12/24 Kern weiblicher Kopf, ohne komplexe Umwandlung, einfach zu bedienen.
Der Wert der Verbrennungsmenge ist:Technische Spezifikation
| Modell # |
U87208D |
U87212D |
U87216D |
| Anzahl der Kanäle |
8 |
12 |
16 |
| Sensorelement |
InGaAs |
| Wellenlängenbereich |
850 ~ 1700 nm |
| Kalibrierungswellenlänge |
850/1310/1490/1510 ~ 1625 nm kontinuierliche Kalibrierung |
| Leistungsbereich |
+7 bis -73 dBm |
| Anwendungsfaserart |
Standard SM und MM bis zu 62,5 um Kerngröße |
| Unsicherheit (Genauigkeit) |
± 4% (1200 nm bis 1610 nm) |
| Relative Unsicherheit |
< 0,02 dB Typisch |
| Linearität (Leistung) |
Bei der Prüfung der Wirksamkeit der in Anhang I der Verordnung (EU) Nr. 528/2012 festgelegten Prüfmethoden ist die Bewertung der Wirksamkeit der Prüfmethode zu berücksichtigen. |
| Rückkehrverlust |
> 50 dB |
| Kommunikationsoberfläche |
RS232, USB, RJ45, SMA-Trig. |
| Betriebstemperatur |
0 °C + 40 °C |
| Speichertemperatur |
-30 °C bis +80 °C |
| Umkalibrierungszeit |
2 Jahre |
| Abmessungen |
235Wx55Hx320D |
245Wx105Hx320D mm |
| Gewicht |
20,0 kg |
30,0 kg |
Anwendungsbereich
Ein 12-Kanal-Schnellmessgerät für die optische Leistung wird in der optischen Kommunikation, der Laserverarbeitung, der Medizin, der wissenschaftlichen Forschung und anderen Bereichen weit verbreitet.Es kann zur Messung der Ausgangsleistung verwendet werdenDie Datenverarbeitung ist ein wichtiger Faktor für die Verbesserung der Qualität und Stabilität der Kommunikation.es wird hauptsächlich zur Prüfung von Lasern und ihrer Ausgangsleistung verwendet, um die Zuverlässigkeit und Sicherheit des Verarbeitungsprozesses zu gewährleistenDarüber hinaus hat es im Bereich der Medizin und der wissenschaftlichen Forschung eine breite Palette von Anwendungen.
