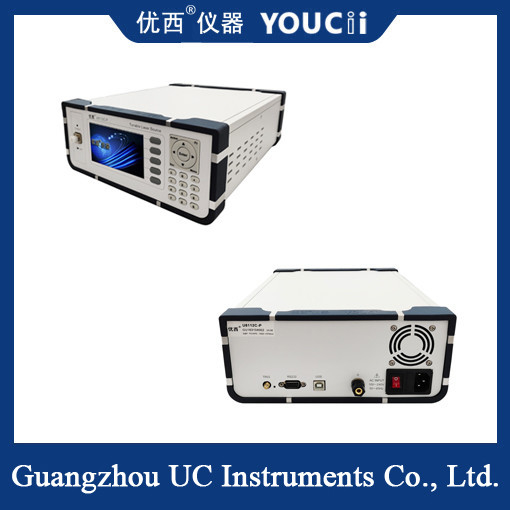

Tisch-Tuning-Laser-Lichtquelle eingebaut VOA Optional C/L/CL/O
Das Arbeitsprinzip von Abstimmlasern beruht hauptsächlich auf drei Möglichkeiten, die Wellenlänge des Lasers einzustellen:
Hohlraum-Tuning: Die meisten einstellbaren Laser verwenden eine Arbeitssubstanz mit breiten fluoreszierenden Linien.die Wellenlänge des Lasers kann geändert werden, indem die Wellenlänge, die der Region mit niedrigem Verlust des Resonators entspricht, durch einige Elemente (wie ein Gitter) geändert wirdZu den typischen Vertretern dieser Methode gehören Farbstofflaser, Chrysoberyllaser usw.
Äußere Parameter-Tuning: Durch Änderung einiger äußerer Parameter (wie Magnetfeld, Temperatur usw.) bewegt sich das Energieniveau des Laser-Übergangs, um eine Wellenlängen-Tuning zu erreichen.Das Prinzip dieser Methode ist, dass Veränderungen in externen Parametern die Energieniveau-Struktur der Atome im Laser beeinflussen, und dann die Emissionswellenlänge des Lasers ändern.
Nichtlineare Effekt-Tuning: Nichtlineare Effekte zur Wellenlängenkonvertierung und -Tuning.optische Frequenzverdoppelung und optische parametrische SchwingungDurch die präzise Steuerung dieser nichtlinearen Effekte kann eine kontinuierliche Abstimmung der Laserwellenlängen erreicht werden.
Spezifikation
| Modell # |
U8112C-P |
| Bandoption |
C |
| Wellenlänge Abstimmungsbereich (nm) |
1525 bis 1568 |
| Ausgangsleistung |
≥ 11 dBm |
| Leistungsbereich (optional) |
25 dB |
| Auflösung der Wellenlänge |
10 Uhr nachmittags |
| Absolute Wellenlängengenauigkeit |
± 22 Uhr, typisch < 17 Uhr |
| Relative Wellenlängengenauigkeit |
± 17 Uhr, typisch ± 14 Uhr |
| Wiederholbarkeit der Wellenlänge |
± 14 Uhr, typisch ± 1 Uhr |
| Wellenlängenstabilität |
≤ ± 14 Uhr (24 Stunden bei konstanter Temperatur) |
| Stimmgeschwindigkeit |
≤ 2 ms pro Schritt |
| Leistungsstabilität |
Der Prüfstand ist in der Lage, die Prüfungen zu erledigen. |
| Wiederholbarkeit der Leistung |
± 0,05 dB |
| Leistungslinearität |
± 0,3 dB |
| Leistungsflächigkeit gegenüber Wellenlänge |
0.3 dB typisch, maximal 0,5 dB. |
| Verringerung des Abstands zur Seite |
≥ 35 dB |
≥ 45 dB |
| Relative Geräuschstärke |
< -135 dB |
| Macht |
AC 100 - 240 V ± 10%, 48 - 66 Hz, maximal 100 VA. |
| Lagertemperatur |
-40°C bis +80°C |
| Betriebstemperatur |
0°C bis +45°C |
| Abmessungen |
245 mm W, 105 mm H, 320 mm D |
| Gewicht |
20,0 kg |
Benchtop-Abstimmungslaserquellen haben eine breite Palette von Anwendungen in einer Reihe von Bereichen, einschließlich, aber nicht beschränkt auf:
DWDM/AWG/PLC- und ATM-Systeme: In densen Wellenlängen-Divisions-Multiplexing (DWDM) -Systemen werden einstellbare Laserquellen verwendet, um Lichtsignale in verschiedenen Wellenlängen zu testen.
Optische Fasersensorprüfung: Ein optischer Fasersensor ist ein Sensor, der optische Faser als Übertragungsmedium verwendet.Ausstellbare Laserquellen können zur Prüfung der Leistungs- und Reaktionsmerkmale von Glasfasersensoren verwendet werden.
PMD- und PDL-Messung: PMD (Polarisierungsmodus-Dispersion) und PDL (Polarisierungsabhängiger Verlust) sind wichtige Parameter in Glasfaserkommunikationssystemen.Zur Messung dieser Parameter kann die Leistung von Glasfasersystemen durch einstellbare Laserquellen bewertet werden.
Optische Kohärenz-Tomographie (OCT): OCT ist eine Bildgebungstechnik, bei der das Prinzip der Lichtwelleninterferenz angewandt wird.Abstimmbare Laserquellen versorgen OCT-Systeme mit unterschiedlichen Lichtwellenlängen für eine genauere Bildgebung.
