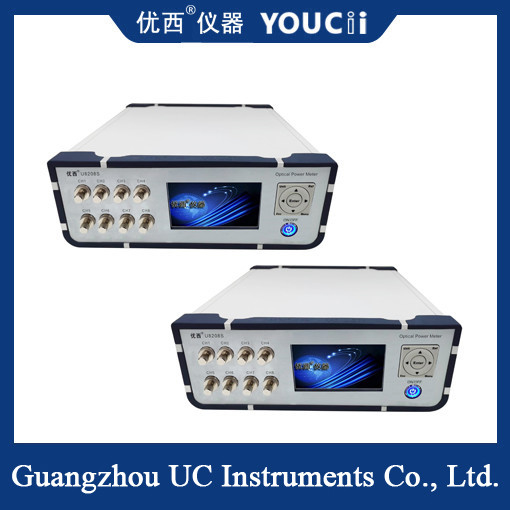

8-Kanal-Optisches Leistungsmessgerät mit Display Hohe Stabilität
Hauptmerkmale
Mehrkanalmessung: Mit 8 unabhängigen optischen Leistungsmesskanälen können Sie mehrere optische Signale gleichzeitig überwachen, was die Arbeitseffizienz verbessert.
Hochpräzisionsmessung: Fortschrittliche photoelektrische Wandlungstechnologie und Signalverarbeitungsalgorithmen werden verwendet, um hochpräzise optische Leistungsmessungen zu erzielen und den Testanforderungen verschiedener Glasfaserkommunikationssysteme gerecht zu werden.
Großbildanzeige: Ausgestattet mit einem übersichtlichen und gut lesbaren Bildschirm, der wichtige Informationen wie den optischen Leistungswert und die Wellenlänge jedes Kanals in Echtzeit anzeigen kann, was für Benutzer zur Beobachtung und Aufzeichnung praktisch ist.
Breiter Wellenlängenbereich: Unterstützt eine Vielzahl von Wellenlängen der optischen Leistungsmessung, wie z. B. 1260 nm, 1310 nm, 1490 nm, 1550 nm usw., geeignet für verschiedene Testanforderungen von Glasfaserkommunikationssystemen.
Datenspeicherung und -kommunikation: Mit Datenspeicherfunktion können die Messergebnisse für die spätere Analyse gespeichert werden. Gleichzeitig werden Kommunikationsschnittstellen wie RS232 und USB unterstützt, um den Datenaustausch und die Fernsteuerung mit Computern oder anderen Geräten zu erleichtern.
Technische Spezifikation
| Modell-Nr. |
U8201 |
U8202 |
U8204 |
U820XH |
| Anzahl der Kanäle |
1 |
2 |
4 |
X |
| Leistungsbereich |
+10 ~ -65dBm |
+25 ~ -50dBm |
| Wellenlängenbereich |
850 ~ 1700 nm |
| Kalibrierungswellenlänge |
850/980/1310/1490/1550/1610 nm |
| Anwendungsfasertyp |
Standard SM und MM bis zu 62,5 um Kerngröße |
|
Absolut
Unsicherheit (Genauigkeit) unter Referenzbedingungen
|
± 4% (1200 nm ~ 1610 nm) |
|
Relativ
Unsicherheit (Genauigkeit) unter Referenzbedingungen
|
＜ 0,02 dB Typisch |
| Linearität (Leistung) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) |
| Rückflussdämpfung |
＞ 40 dB |
| Betriebstemperatur |
0 ～ +40℃ |
| Lagertemperatur |
-30 ～ +80℃ |
| Rekalibrierungszeitraum |
2 Jahre |
| Abmessungen |
245 mm B, 105 mm H, 320 mm T |
| Gewicht |
2,0 kg
|
Anwendungsszenario
Das 8-Kanal-Optische Leistungsmessgerät mit Display wird häufig in der Forschung und Entwicklung, Produktion, Wartung und Prüfung von Glasfaserkommunikationssystemen eingesetzt. Zu den spezifischen Anwendungsszenarien gehören, sind aber nicht beschränkt auf:
Test von Glasfaserkommunikationssystemen: Wird verwendet, um Schlüsselparameter wie optischen Leistungsverlust und optische Signalqualität des Glasfaserkommunikationssystems zu testen, um den normalen Betrieb des Systems sicherzustellen.
Leistungstest optischer Geräte: Wird verwendet, um die Leistungskennzahlen optischer Geräte wie optische Verstärker, optische Dämpfungsglieder, optische Schalter usw. zu testen, um Datenunterstützung für die Geräteentwicklung und -produktion bereitzustellen.
Wartung von Glasfasernetzen: Wird für die routinemäßige Wartung von Glasfasernetzen verwendet, um die Leistungsänderungen optischer Signale zu überwachen und rechtzeitig Fehler zu erkennen und zu beheben.
