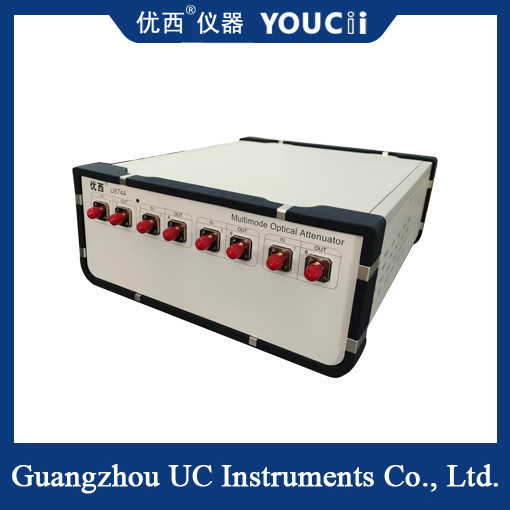

Vierkanalige, multimodale, optisch gesteuerte optische Dämpfungsglieder können kaskadiert werden
Der Vierkanal-Multimode-Optikdämpfer integriert vier unabhängige Optikdämpfungskanäle in einem Gerät, wobei jeder Kanal die optische Signalstärke präzise steuern kann. Dieses Design spart nicht nur erheblich Platz im Gerät, sondern verbessert auch den Datendurchsatz und die Testrate erheblich und erfüllt so die Testanforderungen komplexer Glasfaserkommunikationssysteme. Gleichzeitig unterstützt es Multimode-Fasern und ist für eine Vielzahl von Fasertypen geeignet, wie z. B. 62,5/125 um und 50/125 um, mit höherer Flexibilität und Anwendbarkeit.
Der Vierkanal-Multimode-Optikdämpfer integriert vier unabhängige Optikdämpfungskanäle in einem Gerät, wobei jeder Kanal die optische Signalstärke präzise steuern kann. Dieses Design spart nicht nur erheblich Platz im Gerät, sondern verbessert auch den Datendurchsatz und die Testrate erheblich und erfüllt so die Testanforderungen komplexer Glasfaserkommunikationssysteme. Gleichzeitig unterstützt es Multimode-Fasern und ist für eine Vielzahl von Fasertypen geeignet, wie z. B. 62,5/125 um und 50/125 um, mit höherer Flexibilität und Anwendbarkeit.
Spezifikation
| Modelle |
U8744/U8748 (Multimode) |
| Dämpfungsbereich |
0 ~ 35 dB |
| Kalibrierungswellenlänge/Betriebswellenlängenbereich (bis zu 12 Wellenlängenkombinationen können ausgewählt werden) |
850/908 nm
|
| Einfügedämpfung |
≤ 1,8 dB |
| Fasertyp |
50/125 um, 62,5/125 um Selbstadaption |
| Anschlusstyp |
FC/UPC-Anschluss |
| Dämpfungsgenauigkeit |
≤±0,20 dB (0 ~ 20 dB) |
| Wiederholbarkeit |
≤±0,05 dB |
| Einstellzeit für die Durchschnittsleistung |
2 ~ 1000 ms |
| Stabilitätszeit der Leistungsregelung |
200 ms |
| Dämpfungsregelgeschwindigkeit |
0,1 ~ 35 dB/s |
| Rückflussdämpfung |
＞25 dB |
| Maximale Eingangsleistung |
+17 dBm |
| Kalibrierungszyklus |
2 Jahre |
| Betriebstemperatur |
0 ~ +40℃ |
| Lagertemperatur |
-30 ~ +80℃ |
| Stromversorgung |
100 ~ 240 V |
| Produktgröße |
245 mm B, 105 mm H, 320 mm T |
Anwendungsbereich
Glasfaserkommunikationssystemtest: Im Bauprozess von Glasfaserkommunikationssystemen können vierkanalige, optisch gesteuerte Multimode-Optikdämpfungsglieder verwendet werden, um die Dämpfungseigenschaften verschiedener Glasfaserübertragungspfade zu testen und die Stabilität und Zuverlässigkeit der Systemleistung sicherzustellen. Durch präzises Einstellen der Dämpfung des optischen Signals in jedem Kanal kann die optische Signalübertragung unter verschiedenen Übertragungsbedingungen simuliert werden, was eine starke Unterstützung für die Systemoptimierung bietet.
Entwicklung von Glasfasergeräten: Im Entwicklungsprozess von Glasfasergeräten ist das vierkanalige Multimode-Optikdämpfungsglied ein wichtiges Testwerkzeug, mit dem die Dämpfungsleistung des Geräts, die Übertragungseffizienz und andere wichtige Indikatoren bewertet werden können. Sein Mehrkanaldesign ermöglicht es Forschern, mehrere Geräte gleichzeitig zu testen, wodurch die Forschungs- und Entwicklungseffizienz erheblich verbessert wird.
Experimente zur optischen Kommunikation: Im Experiment zur optischen Kommunikation bietet das vierkanalige, optisch gesteuerte Multimode-Optikdämpfungsglied eine Plattform für Studenten, um das Prinzip und die Technologie der optischen Kommunikation eingehend zu verstehen. Durch praktische Bedienung und experimentelle Überprüfung können die Schüler den Dämpfungsmechanismus optischer Signale, die Regelprinzipien sowie die Zusammensetzung und den Arbeitsmodus von Glasfaserkommunikationssystemen intuitiver verstehen.
Anwendungen in anderen Bereichen: Zusätzlich zu den oben genannten Bereichen kann das vierkanalige, optisch gesteuerte Multimode-Optikdämpfungsglied auch in der drahtlosen Kommunikation, bei Tests und Messungen und in anderen Bereichen eingesetzt werden. Seine präzise Steuerungsfähigkeit und sein breites Anwendungsspektrum machen es zu einer wichtigen Rolle in verschiedenen Anwendungsbereichen.
