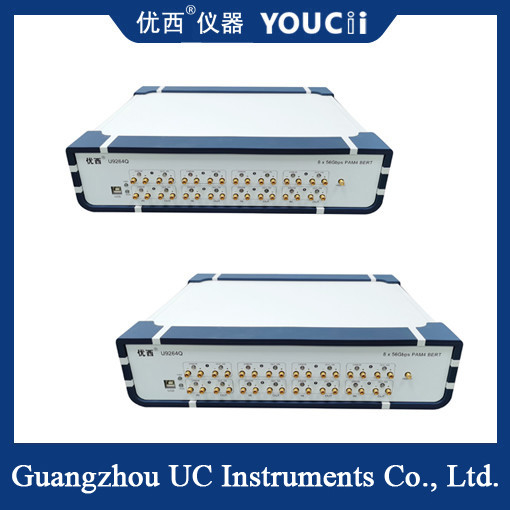

400G PM4 BERT Hochgeschwindigkeits-Optischen Transceiver-Modul-Prüfgerät

400G PM4 BERT Hochgeschwindigkeits-Optischen Transceiver-Modul-Prüfgerät

Merkmale des Erzeugnisses


Code-Typwechsel:
Gewöhnliche Fehlerdetektoren können nur ein einziges Code-Muster erzeugen.während der 400G PAM4-Fehlerdetektor NRZ- (Non-return-to-zero-Code) und PAM4- (Four-Level-Pulse-Amplitude-Modulation) -Code-Muster ohne Peripheriezubehör wechseln kann.
Das PAM4-Signal ist eine 4-stufige Impulsamplitude-Modulation, die mehr Bit-Logik-Informationen als traditionelle digitale Signale anzeigen kann und für Hochgeschwindigkeitsoptische Kommunikationssysteme geeignet ist.


Fähigkeit zur Prüfung mit hoher Geschwindigkeit:
Unterstützt die PAM4-Rate von 24,33GBaud bis 30GBaud und erfüllt die Testanforderungen des 400G-Hochgeschwindigkeits-optischen Transceiver-Moduls.
Es unterstützt auch fortgeschrittene Funktionen wie Gray-Codierung und FEC (Forward Error Correction), um die Vollständigkeit und Genauigkeit des Tests zu gewährleisten.


Vielseitigkeit:
sowohl interne als auch externe Auslöser, Anpassung der Ausgangsamplitude, proportionale Anpassung des PAM4-Übertragungssignalniveaus und andere Funktionen,für Hochgeschwindigkeits-optische Transceiver-Module bietet der automatische Produktionstest eine wirksame Garantie.
Die Bit-Fehlerrate kann durch die interne Bit-Fehlerzahl gelesen werden oder die empfangenen Daten können zur Bestimmung der Bit-Fehlerrate an das Fehlererkennungsmodul des Fehleranalysators zurückgeleitet werden.


Standardisierte Prüfung:
Erfüllung der Prüfvorschriften von IEEE 802.3bs 400G und OIF-CEI-56G/28G sowie anderer internationaler Normen zur Gewährleistung der Kompatibilität und Zuverlässigkeit der Prüfergebnisse.

Technischer Parameter

Anwendungsszenario
Optoelektronische Komponentenprüfung: Geeignet für 200G- und 400G-Hochgeschwindigkeitsoptische Transceivermodule und Optoelektronische Komponentenprüfung.

Labor- und wissenschaftliche Forschung:Verwendet in optischen Kommunikationslaboren und wissenschaftlichen Forschungseinrichtungen zur Untersuchung und Überprüfung der Leistung und Zuverlässigkeit der Hochgeschwindigkeitsoptischen Kommunikationstechnologie.

Hersteller von optischen Modulen: Inländische Hersteller von optischen Modulen setzen bei der Inbetriebnahme von optischen Modulen auf manuelle Vorgänge.

Die manuelle Inbetriebnahme ist jedoch ineffizient und kostspielig. Daher erwägen einige Hersteller die Entwicklung automatisierter Prüfsoftware zur automatischen Inbetriebnahme, Kalibrierung,und Berichterstattung über Ausfuhren.

Der 400G PAM4-Fehlermesser erfüllt diese Anforderung mit Programmierbarem Instrument Standard Command (SCPI) Anweisungskommunikation.
