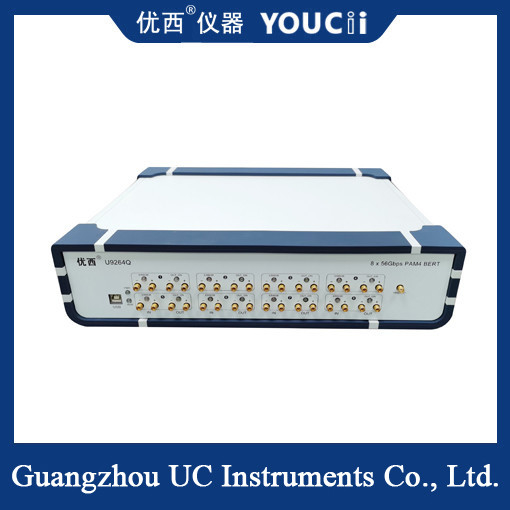

400G PAM4 High Performance Error Tester Signal Codierungsmodus: NRZ/PAM4
Der 400G PAM4-Bitfehler-Tester ist ein leistungsstarker Bitfehler-Tester für die Prüfung von 400G-Hochgeschwindigkeits-optischen Transceivermodulen.
Leistungsmerkmale:
1, Signal-Codierungsmodus: NRZ und PAM4, kann zwischen NRZ und PAM4-Signalen frei wechseln.
2, achtkanal synchrone Ausgabe, zur Prüfung von 6.144G-, 10G-, 40G-, 100G-, 200G- und 400G-Produkten, Fehlerprüfung kann unabhängig oder achtseitig synchron sein.
3, Unterstützung der kontinuierlichen Fehlererkennung und Überwachung von Zeitfehlern, Unterstützung der KP4/KR4-Hardware-FEC-Funktion.
4, NRZ-Unterstützungsquote: 6.144, 10.3125- Ich weiß nicht.78125Ich bin 26.5625, 28,05 Gpbs.
5, PAM-Unterstützungsquote: 14.0625Ich bin 26.5625, 28,9 GBd.
6, NRZ-Unterstützungscode Typ: PRBS7, 9, 10, 11, 15, 23, PRBS31, Benutzerdefiniert.
7, PAM4-Unterstützungscode Typ: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, Benutzerdefiniert.
8, die Taktfrequenz der Standard 4 Frequenzteilung, unterstützen ein Viertel, 1/8, 1/16, 1/32, 1, 64, 1 / Frequenz als 128 Punkte.
9. Kommunikationsmodus: USB zu HID. Es ist nicht erforderlich zu fahren, kommunizieren Sie mit dem Gerät über die PC-Obercomputersoftware, setzen Sie den Bitfehlermesser und testen Sie die Bitfehlerrate.
Technischer Parameter
| - Nein. Ich weiß nicht. |
Argumentation |
Min. |
Modell |
Maximal |
Einheit |
| 1 |
Signalcodierungsmodus |
NRZ/PAM4 |
|
| 2 |
Datenquote |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbit/s |
| 3 |
Code-Muster |
Die Daten werden von den zuständigen Behörden der Mitgliedstaaten übermittelt, um die Anforderungen an die Bereitstellung von Daten zu erfüllen. |
|
| 4 |
Aufstiegszeit ((20% bis 80%) |
|
14 |
35 |
pS |
| 5 |
Umkehrung des Musters |
Das Signal am Empfangsende wird automatisch umgekehrt |
|
| 6 |
Signal-Ausgangsamplitude (einfach) |
200 |
800 |
1000 |
mV |
| 7 |
25G Datenausgabe jitter (RMS) |
|
500 |
700 |
fs |
| 8 |
Dateneingabe/Ausgabe-Schnittstelle |
Differenzial, Wechselstromkopplung, 50 Ohm Impedanz, weibliche 2,92 mm SMA |
|
| 9 |
Ausgang der Uhr |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Empfindlichkeit des Dateneingangssignals (einfach) |
|
50 |
|
mVpp |
| 11 |
Ausgabe der Daten-Augenkarte Schnitt NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 Augenhöhe (pro Augenhöhe) |
80 |
110 |
200 |
mV |
| 13 |
Linearität der PAM-Augenkarte |
0.95 |
0.98 |
1 |
|
| 14 |
Betriebstemperatur |
10 |
25 |
50 |
°C |
Fehlermesser elektrische Augenkartenmessung
