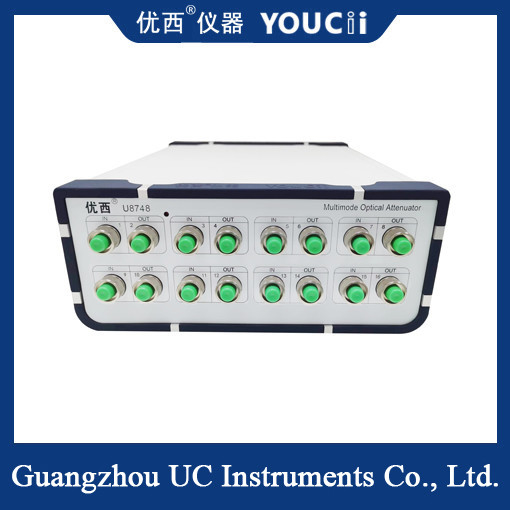

Der 8-Kanal-Multimode optisch gesteuerte optische Dämpfer 850nm
Der 8-Kanal-Multi-Mode-optische Dämpfer wird im Bereich der optischen Kommunikation weit verbreitet.präzise Steuerung des optischen Signals und hohe Zuverlässigkeit.
Der optisch gesteuerte 8-Kanal-Mehrmodus-optische Dämpfer umfasst acht unabhängige optische Dämpferkanäle.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,Diese Konstruktion verbessert nicht nur die Testeffizienz, sondern senkt auch die Ausrüstungskosten und erfüllt die Testanforderungen eines komplexen Glasfaserkommunikationssystems.
Merkmale des Erzeugnisses
Mehrkanal- und Mehrmodusunterstützung: Das Gerät bietet acht Kanäle, jeder Kanal unterstützt Mehrmodusfaser, die gleichzeitig die Dämpfung mehrerer optischer Signale bewältigen kann,Verbesserung der Prüfwirksamkeit.
Präzise Steuerung: Die Präzisionsschrittmotor- oder MEMS-Technologie wird verwendet, um eine präzise Steuerung der optischen Signalstärke zu erreichen.Die Benutzer können die optische Signalschwäche jedes Kanals leicht nach den tatsächlichen Bedürfnissen anpassen.
Hohe Zuverlässigkeit: Die Ausrüstung ist in der Regel vollständig versiegelt, um den Einfluss der äußeren Umgebung auf die internen optischen Komponenten zu verhindern und einen langfristigen stabilen Betrieb zu gewährleisten.Gleichzeitig, der eingebaute hochpräzise optische Leistungsmesser sorgt für die Stabilität und Genauigkeit der Leistungsüberwachung.
Schnelle Stabilität: Die Stabilitätszeit der optischen Leistungssteuerung ist schnell, so dass die Stabilitätszeit einiger Modelle 100 Millisekunden oder weniger erreichen kann, was die Testeffizienz erheblich verbessert.
Einfache Bedienung: Das Gerät ist in der Regel mit einer intuitiven grafischen Benutzeroberfläche ausgestattet, mehrkanälige Daten werden gleichzeitig angezeigt und der Teststatus ist auf einen Blick klar.Es unterstützt auch eine Vielzahl von Kommunikationsschnittstellen, wie RS232, USB, RJ45 usw., die leicht mit Computern oder anderen Geräten verbunden werden kann.
Spezifikation
| Modelle |
Die in Absatz 1 Buchstabe b genannten Bedingungen gelten für die in Absatz 1 Buchstabe b genannten Verfahren. |
| Abschwächungsbereich |
0 ~ 35 dB |
| Kalibrierungswellenlänge/Betriebswellenlängenbereich (bis zu 12 Wellenlängenkombinationen können ausgewählt werden) |
850/908 nm
|
| Einsetzungsverlust |
≤ 1,8 dB |
| Art der Faser |
50/125um, 62.5/125um Selbstanpassung |
| Typ des Steckers |
FC/UPC-Anschluss |
| Genauigkeit der Dämpfung |
≤ ± 0,20 dB (0 ~ 20 dB) |
| Wiederholbarkeit |
≤ ± 0,05 dB |
| Durchschnittliche Leistungseinstellungszeit |
2 ~ 1000 ms |
| Nachfolgestabilitätszeit der Leistungssteuerung |
200 ms |
| Geschwindigkeit der Dämpfungsregelung |
0.1 ~ 35 dB/s |
| Rücklaufverlust |
> 25 dB |
| Maximale Eingangsleistung |
+17 dBm |
| Kalibrierzyklus |
2 Jahre |
| Betriebstemperatur |
0 ~ +40°C |
| Lagertemperatur |
-30 ~ +80°C |
| Stromversorgung |
100 bis 240 V |
| Produktgröße |
245 mm W, 105 mm H, 320 mm D |
Anwendungsbereich
Prüfung von Glasfaserkommunikationssystemen: Bei der Konstruktion, Wartung und Optimierung von Glasfaserkommunikationssystemen 8-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performance.
Entwicklung von Glasfasergeräten: Bei der Entwicklung und Herstellung von Glasfasergeräten (z. B. optische Transceivermodule, optische Verstärker usw.)die Ausrüstung kann zur Bewertung der Verlustmerkmale des Produkts verwendet werden;, Prüfung der Übertragungsleistung der Vorrichtung usw.
Optische Kommunikationsunterrichtsversuch: Im Optischen Kommunikationsunterrichtsversuch wird durch praktische Bedienung und experimentelle PrüfungDie Studierenden können ein tieferes Verständnis für das Prinzip und die Technologie der optischen Kommunikation haben, sowie praktische Fähigkeiten und einen innovativen Geist zu entwickeln.
