Produktdetails:
|
PD-Größe: | φ1 mm | Lagertemperatur: | -20°C bis 60°C |
---|---|---|---|
Schnittstelle: | RS232 | Abschwächer-Strecke: | DB 0~35 (Art 40dB) |
Nacheichungs-Zeitraum: | 2 Jahre | Kalibrieren Sie Wellenlänge: | 850nm | 1700nm |
Maximale Eingangsleistung: | dBm +5 | ||
Hervorheben: | Eingebettete optische Leistungsmessgeräte,Unabhängiges optisches Leistungsmessgerät,Kleinmoduloptische Leistungsmessgeräte |

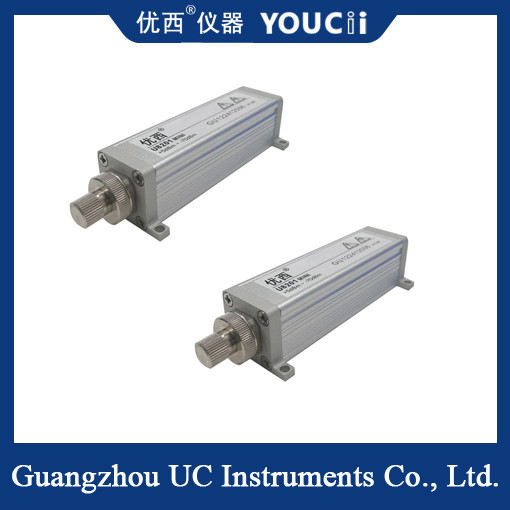

Optische Leistungsmesser Kleines Modul kann unabhängig mit eingebautem Chassis verwendet werden
Das einkantige optische Leistungsmessmodul wandelt das empfangene optische Signal durch den photoelektrischen Effekt in ein elektrisches Signal um.und dann misst und zeigt die Leistung des optischen SignalsEs wird hauptsächlich in der optischen Faserkommunikation, in der Optoelektronik, in der optischen Messung und in anderen Bereichen verwendet, um die Leistung der Lichtquelle genau zu messen und zu überwachen.
Arbeitsprinzip
Das Funktionsprinzip des einkanaligen optischen Leistungsmessmoduls basiert auf der Erkennung und Verarbeitung von photoelektrischem Effekt und elektrischem Signal.wenn Licht ein lichtempfindliches Element trifft (z. B. eine Photodiode), wird die Energie des Photons in die kinetische Energie des Elektrons umgewandelt, die einen Strom oder eine Spannung im lichtempfindlichen Element erzeugt. Dieses schwache elektrische Signal wird dann verstärkt,gefiltert, analoge-digitale Umwandlung und andere Verarbeitungsschritte,und schließlich in ein digitales Signal umgewandelt und auf dem Display des Geräts angezeigt oder dem Benutzer über die Computeroberfläche präsentiert.
Hauptmerkmal
Hochgenaue Messung: Einkanaloptische Leistungsmessmodule verfügen in der Regel über hochgenaue Leistungsmessfunktionen, um auch bei geringer Leistung genaue Messergebnisse sicherzustellen.
Breiter Wellenlängenbereich: Um den Betriebswellenlängen verschiedener Laser gerecht zu werden, muss das einkanälige optische Leistungsmessmodul einen breiten Wellenlängenbereich abdecken.
Schnelle Reaktion: Einige Anwendungen müssen schnell wechselnde optische Leistung messen, so dass das einkanälige optische Leistungsmessmodul schnelle Reaktionsmerkmale aufweisen muss.
Anpassungsfähigkeit an die Umwelt: Optische Leistungsmessgeräte werden häufig in verschiedenen Umgebungen wie Laboratorien, industriellen Produktionslinien usw. eingesetzt.So müssen einkanaloptische Leistungsmessmodule eine gute Anpassungsfähigkeit an die Umwelt haben.
Spezifikation
Modell | U8201MINI |
Sensorelement | InGaAs |
Wellenlängenbereich | 850 ~ 1700 nm |
Kalibrierungswellenlänge | 850/980/1310/1490/1550/1610 nm |
Leistungsbereich (dBm) | +7 ~ -70 dBm |
Leistungsprobenzeitraum (Rate) | 1 ms ((1KHz) |
Anwendungsfaserart | Standard SM und MM bis zu 62,5 um Kerngröße |
optische Eingabeoberfläche | FC/PC oder FC/APC |
Absolute Unsicherheit (Genauigkeit) bei Bezugszustand | ± 4% (1200 nm bis 1610 nm) |
Relative Unsicherheit (Genauigkeit) unter Referenzbedingungen | < 0,02 dB Typisch |
Linearität (Leistung) | Bei der Prüfung der Wirksamkeit der in Anhang I der Verordnung (EU) Nr. 528/2012 festgelegten Prüfmethoden ist die Bewertung der Wirksamkeit der Prüfmethode zu berücksichtigen. |
Rückkehrverlust | > 40 dB |
Kommunikationsoberfläche | RS232 |
Kalibrierzeit | 2 Jahre |
Betriebstemperatur | 0 ~ +40°C |
Speichertemperatur | -30 ~ +80°C |
Abmessungen | 37 mm W, 25 mm H, 115 mm D |
Gewicht | 0.2 kg |
Anwendungsszenario
Einkanaloptisches Leistungsmessmodul wird in folgenden Szenarien weit verbreitet:
Prüfung und Wartung von Glasfaserkommunikationssystemen.
Leistungsmessung bei der Entwicklung und Herstellung optoelektronischer Geräte.
Energieüberwachung in optischen Experimenten und Forschung.
