Arbeitswellenlänge des zwewellenläufigen Einsatzverlustgeräts ist optional

Die Arbeitswellenlänge des Dual-Wellenlängen-Einfügedämpfungs-Instruments ist optional

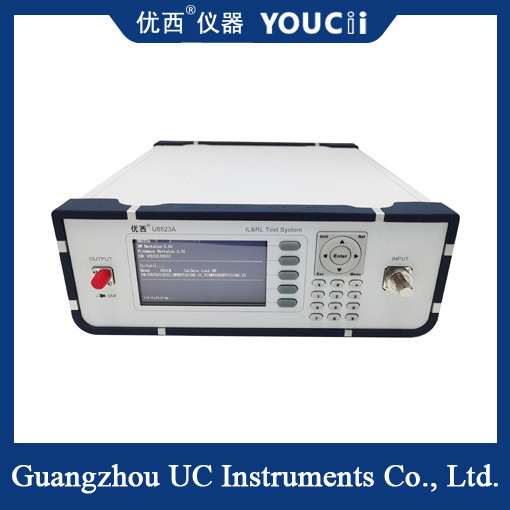

Der Dual-Wellenlängen-Einfügedämpfungsanalysator ist eine Art von Instrument, das speziell zur Messung der Einfügedämpfung (IL) und der Rückflussdämpfung (RL) von passiven Bauelementen (wie Steckern, Kopplern usw.) in Glasfaser-Kommunikationssystemen verwendet wird.

Übersicht
Ein Dual-Wellenlängen-Einfügedämpfungstester ist ein hochpräzises Testgerät, das in der Lage ist, Einfügedämpfung und Rückflussdämpfung bei zwei verschiedenen Wellenlängen (normalerweise 1310 nm und 1550 nm) zu messen. Dieses Instrument spielt eine wichtige Rolle bei der Entwicklung, Produktion und Wartung von Glasfaser-Kommunikationssystemen.

Zweitens, das Funktionsprinzip
Durch Einfügen eines Paares von Rauschquellen nach dem Brückenprinzip kann das Dual-Wellenlängen-Rückflussdämpfungs-Instrument den Testkreis unter Last- und Leerlaufbedingungen messen. Im Testprozess gibt das Instrument ein Testsignal mit einer bestimmten Frequenz und Leistung aus und berechnet dann durch Messung der einfallenden und reflektierten Leistung des Testsignals den Einfügedämpfungswert und den Rückflussdämpfungswert des gemessenen Geräts bei einer bestimmten Wellenlänge.

Eigenschaften
Dual-Wellenlängen-Messung: Es kann bei 1310 nm und 1550 nm bei zwei verschiedenen Wellenlängen gemessen werden, um die Testanforderungen bei verschiedenen Wellenlängen zu erfüllen.
Hohe Präzision: Durch die Verwendung fortschrittlicher Testtechnologie und Algorithmen kann eine hochpräzise Messung der Einfügedämpfung und der Rückflussdämpfung erreicht werden.
Einfache Bedienung: Mit intuitiver Benutzeroberfläche und einfachem Bedienablauf müssen Benutzer nur den Anweisungen folgen, um den Test abzuschließen.
Datenaufzeichnung und -analyse: Es kann Testdaten automatisch aufzeichnen und Datenanalysefunktionen bereitstellen, um Benutzern zu helfen, die Leistung des zu testenden Geräts besser zu verstehen.

Spezifikation

Vorgehensweise
Testvorbereitung: Stellen Sie sicher, dass das Gerät richtig angeschlossen und vorgeheizt ist. Überprüfen Sie, ob der Schadenswert der Messleitungsinsertion qualifiziert ist und ob die Stirnfläche sauber ist.
Rückflussdämpfung auf Null: Verbinden Sie das Anfangsende der Markierungsleitung mit der Ausgangsschnittstelle der Lichtquelle, wickeln Sie das andere Ende der Markierungsleitung mit einem Wickelstab ein, passen Sie den optischen Leistungswert des Rückflussdämpfungskanals innerhalb des angegebenen Bereichs an, drücken Sie die Null-Taste, bis das Rückflussdämpfungsfenster -00- anzeigt.
Rückflussdämpfungskalibrierung: Lösen Sie die gewickelte Markierungsleitung, stecken Sie das Ende der Markierungsleitung in die optische Leistungsmesserschnittstelle und drücken Sie die Ref-Taste zur Kalibrierung.
Rückflussdämpfungsmessung: Verbinden Sie den Standard-Jumper mit dem zu testenden Gerät, wickeln Sie das andere Ende des zu testenden Geräts 4 bis 5 Mal ein, und der vom Instrument angezeigte Wert ist der Rückflussdämpfungswert der entsprechenden Wellenlänge des Geräts.
