Produktdetails:
|
Anzahl der Kanäle: | 2 | Leistungsbereich: | +10 | -65dBm |
---|---|---|---|
Wellenlängenbereich: | 850 | 1700 Nanometer | Rückkehrverlust: | > DB 40 |
Betriebstemperatur: | 0 | +40℃ | Speichertemperatur: | -30 | +80℃ |
Nacheichungs-Zeitraum: | 2 Jahre | ||
Hervorheben: | Effizientes optisches Leistungsmesser,Optischer ZweikanalStromzähler,Kostenwirksame optische Leistungsmesser |

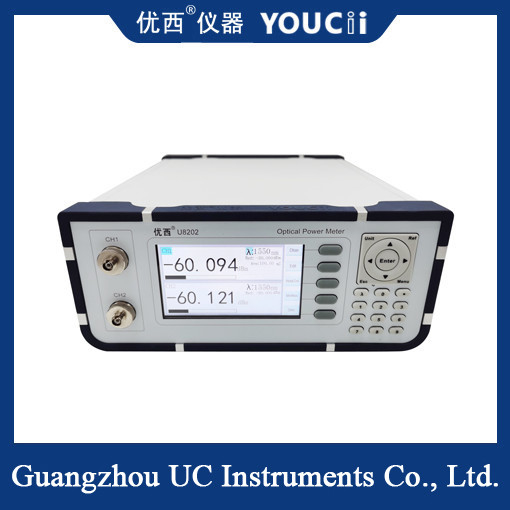

Zweikanaloptischer Stromzähler mit Display ist effizient und kostengünstig
Übersicht
Der Doppelkanal-optische Leistungsmesser arbeitet nach dem Prinzip der Fourier-Transformation und verwendet das spezielle Arbeitsprinzip des optischen Leistungsmessers, um eine genaue Messung der optischen Leistung zu erreichen.Es kann die optische Leistung von verschiedenen Wellenlängen und verschiedenen Lichtquellen testen, so dass es eine breite Palette von Anwendungen in der optischen Kommunikation, Fasermessung und optischen Laboratorien hat.
Funktion
Gleichzeitige Messung der optischen Ausgangsleistung und der optischen Rückgangsleistung:Die Kernfunktion des doppelkanalen optischen Leistungsmessers besteht darin, dass er gleichzeitig die Ausgangsleistung und die Echopowertigkeit des optischen Signals messen kann, die für die optische Kommunikation und Fasermessung bequem ist.
Hochgenaue Messung: Das doppelkanälige optische Leistungsmessgerät hat eine hohe Messgenauigkeit und kann die Anforderungen an die Genauigkeit der optischen Leistungsmessung in verschiedenen Anwendungsszenarien erfüllen.
Breit anwendbar: Der Doppelkanal-optische Leistungsmesser eignet sich zur Messung der optischen Leistung verschiedener Wellenlängen und verschiedener Lichtquellen und hat daher eine breite Palette von Anwendungen.
Modell # | U8201 | U8202 | U8204 | U820XH |
Anzahl der Kanäle | 1 | 2 | 4 | X |
Leistungsbereich | +10 ~ -65 dBm | +25 ~ -50 dBm | ||
Wellenlängenbereich | 850 ~ 1700 nm | |||
Kalibrierungswellenlänge | 850/980/1310/1490/1550/1610 nm | |||
Anwendungsfaserart | Standard SM und MM bis zu 62,5 um Kerngröße | |||
Absolute Unsicherheit (Genauigkeit) bei Bezugszustand |
± 4% (1200 nm bis 1610 nm) | |||
Verwandte Unsicherheit (Genauigkeit) bei Bezugszustand |
< 0,02 dB Typisch | |||
Linearität (Leistung) | Bei der Prüfung der Wirksamkeit der in Anhang I der Verordnung (EU) Nr. 528/2012 festgelegten Prüfmethoden wird die Prüfung der Wirksamkeit der Prüfmethoden gemäß Anhang I der Verordnung (EU) Nr. 528/2012 durchgeführt. | |||
Rückkehrverlust | > 40 dB | |||
Betriebstemperatur | 0 °C + 40 °C | |||
Speichertemperatur | -30 °C bis +80 °C | |||
Umkalibrierungszeit | 2 Jahre | |||
Abmessungen | 245 mm W, 105 mm H, 320 mm D | |||
Gewicht | 20,0 kg |
Anwendungsszenario
Optisches Kommunikationsfeld: Im Prozess des Debugs und der Wartung optischer KommunikationsgeräteDer Doppelkanal-optische Leistungsmesser kann zur Messung der Ausgangsleistung und der Echoleistung optischer Signale verwendet werden, die Benutzern helfen, Fehler schnell zu entdecken und zu beheben und die Effizienz des Betriebs von Geräten zu verbessern.
Messfeld für optische Fasern: Bei der Installation und Prüfung von optischen FasernDual-Channel-optische Leistungsmessgeräte können zur Messung der Leistung optischer Signale verwendet werden, um die Qualität und Stabilität der Glasfaserübertragung zu gewährleistenGleichzeitig kann es auch den Verlust von Glasfasern und optischen Geräten messen, wodurch Benutzer die Leistung und Zuverlässigkeit von Glasfasernetzwerken genau bewerten können.
Optisches Labor: Im optischen Labor können doppelkanälige optische Leistungsmessgeräte verwendet werden, um die Leistung und Parameter verschiedener optischer Geräte zu testen, wie z. B. Laserleistung,SpektralstromverteilungDie Verwendung eines doppelkanalen optischen Leistungsmessers kann die Prüfgenauigkeit und Effizienz des Labors verbessern und den Versuchsfehler verringern.
