Produktdetails:
|
Data rate: | 0.622~15 Gbps | Code pattern: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
---|---|---|---|
Data output jitter (RMS): | 1.5(10.3125G) ps | Clock output: | 100~156.25 MHz |
Hervorheben: | Elektrische Kanäle BERT Tester,Alle Kanäle BERT Tester |

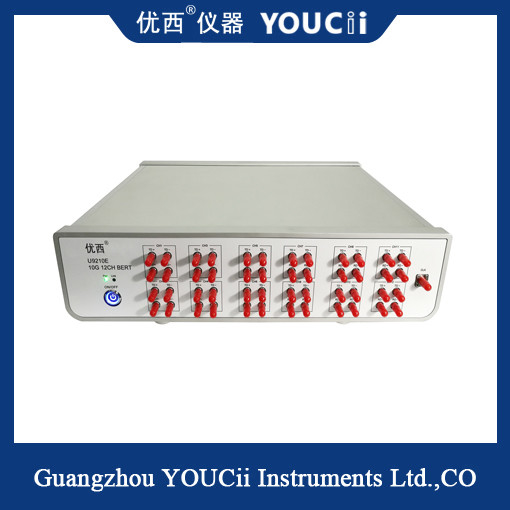

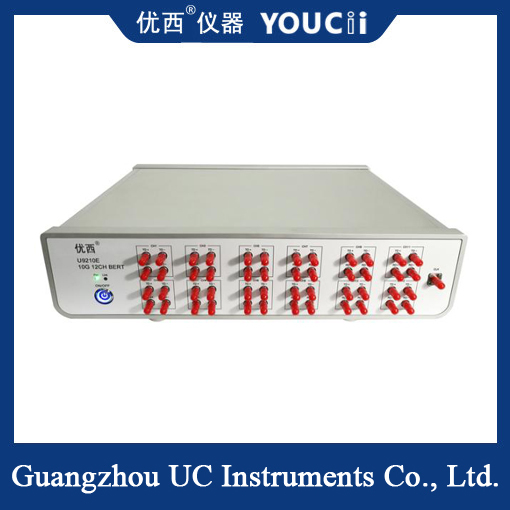

BERT 12 elektrische Kanäle Alle Kanäle Synchroner Eingang und Ausgang
Der U9210E 12-Kanal-Volldatenraten-Fehlertester ist ein leistungsstarkes Testgerät mit hervorragender Leistung, das hauptsächlich für Fehlerraten-Tests in Kommunikationssystemen verwendet wird. Er verfügt über 12 elektrische Kanäle, die alle einen synchronen Ein- und Ausgang erreichen können und eine unabhängige Fehlererkennung unterstützen, so dass die Leistung und Qualität des Kommunikationssystems umfassend und genau bewertet werden kann.
Dieses Fehlermessgerät unterstützt Volldatenraten-Tests von 622M bis 15 Gbit/s, was bedeutet, dass es die Testanforderungen bei verschiedenen Raten erfüllen kann und einen sehr breiten Anwendungsbereich hat. Darüber hinaus unterstützt es mehrere Pseudo-Zufallscode-Typen (PRBS), wie z. B. PRBS7, PRBS9, PRBS15, PRBS23 und PRBS31, um verschiedene Signalarten zu simulieren und eine umfassendere und realistischere Testumgebung zu bieten.
Spezifikation
Nr. | Argument | Min | Modell | Max | Einheit |
1 | Datenrate | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | Gbit/s |
2 | Codemuster | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
3 | Anstiegs- und Abfallzeit (20% bis 80%) | 18 | 23 | ps | |
4 | Musterumkehr | Unterstützt Signalumkehr am Empfangsende | |||
5 | Signalausgangsamplitude (Single-Ended) | 200 | 800 | 1000 | mV |
6 | Datenausgangsjitter (RMS) | 1.5(10.3125G) | ps | ||
7 | Dateneingangs-/ausgangsschnittstelle | Differential, AC-Kopplung, 50 Ohm Impedanz, SMA | |||
8 | Taktausgang | 100 | 156.25 | 156.25 | MHz |
9 | Datensignaleingangsempfindlichkeit (Single-Ended) | 0.1 | Vpp | ||
10 | Datenausgangs-Augendiagramm-Schnittpunkte | 50 | 52 | 54 | % |
11 | Betriebstemperatur | 10 | 25 | 50 | °C |
