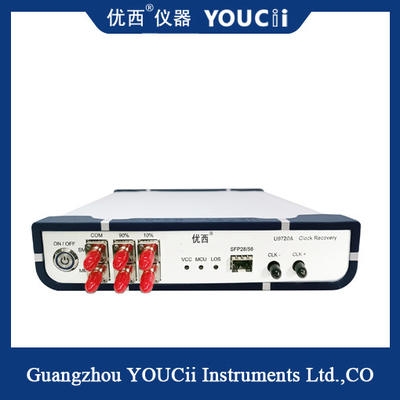

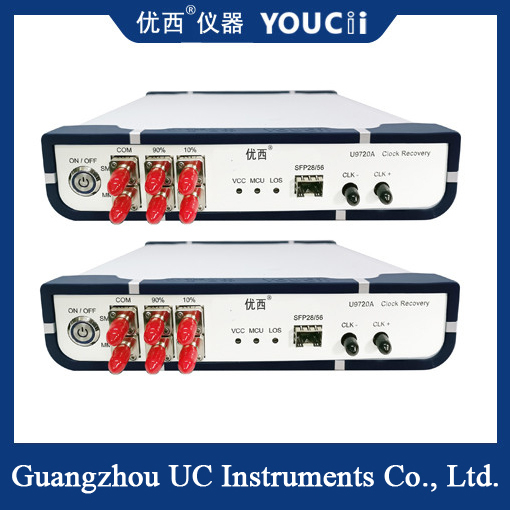

32Gbaud PAM4 Clock Recovery Modul mit einem optischen Port SFP28/56

32Gbaud PAM4 Clock Recovery Modul mit einem SFP28/56 Optical Port

  U9720A CDR (Clock Recovery Modul) wird hauptsächlich verwendet, um ein Clock-Recovery-Signal in der Testumgebung ohne Trigger-Clock bereitzustellen, um das Sampling-Oszilloskop zum Testen des optischen Augendiagramms des Geräts zu verwenden. Die typische Anwendung ist das Testen von optischen Netzwerkgeräten oder dem BOB-Produkt in PON-Anwendungen. Da das photometrische Gerät selbst keinen Frequenzteilungs-Clock-Ausgang hat, ist es notwendig, das Clock-Signal wiederherzustellen, um das Sampling-Oszilloskop beim Testen des optischen Augendiagramms auszulösen.

  U9720A CDR verfügt über einen SFP28/56 Optical Port, der für SFP28/56 gekapselte konventionelle SFP28/56-, SR-, LR-, BIDI- und andere optische Module geeignet ist. Es unterstützt NRZ- und PAM4-Signale. Und benötigt nur das Empfangsende des optischen Moduls, um das optische Signal in das elektrische Signal umzuwandeln und dann die Clock des elektrischen Signals zu extrahieren und auszugeben. Das Clock-Signal wird hauptsächlich für das Triggersignal des Oszilloskops verwendet.

   32G Clock Recovery Instrument ist eine Art von Testausrüstung für Hochgeschwindigkeits-Digital-Kommunikationssysteme, die verwendet wird, um das Clock-Signal aus dem Eingangssignal zu extrahieren und wiederherzustellen. In der Hochgeschwindigkeits-Digital-Kommunikation sind die Stabilität und Genauigkeit des Clock-Signals entscheidend für die korrekte Datenübertragung. Da das Signal im Übertragungsprozess durch Rauschen, Verzerrungen und andere Faktoren beeinflusst werden kann, was zu einer Verschlechterung der Qualität des Clock-Signals führt, ist es notwendig, das Clock Recovery Instrument zu verwenden, um hochwertige Clock-Signale zu extrahieren und wiederherzustellen.

SSpezifikation
